在现代工业自动化和智能测量系统中、, 超声波传感器, 超声波传感器具有非接触测量、高环境鲁棒性和高可靠性等特点，被广泛应用于距离测量、液位监测、目标检测、避障控制、材料检测、双张纸检测以及卷筒纸导向和卷径控制。 与依靠光反射的光电传感器不同，超声波传感器利用超声波进行检测，即使在有灰尘、湿气、烟雾或目标颜色变化的苛刻环境中也能稳定可靠地工作。.
近年来，随着压电传感器材料、数字信号处理和温度补偿算法的不断优化，超声波传感器的分辨率和精度得到了显著提高。从工业控制到机器人导航，从液位测量到智能交通，超声波传感器已成为实现高性能、抗干扰测量系统不可或缺的关键部件。.
1.什么是超声波传感器？

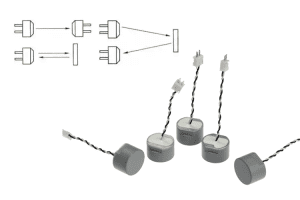

超声波传感器是一种基于传感器的电子测量仪器，它使用超声波（频率高于 20 千赫的机械振动）以非接触方式检测物体的存在和/或确定其距离。它通常将一个或多个超声波换能器与驱动、接收、定时和信号处理电子元件集成在一个外壳中，并输出代表检测目标或测量距离的标准化电信号（开关、模拟或数字）。.
超声波传感器是一种基于传感器的电子测量仪器，它使用超声波（频率高于 20 千赫的机械振动）以非接触方式检测物体的存在和/或确定其距离。它通常将一个或多个超声波换能器与驱动、接收、定时和信号处理电子元件集成在一个外壳中，并输出代表检测目标或测量距离的标准化电信号（开关、模拟或数字）。.
2.什么是超声波？
要了解超声波传感器的工作原理，首先必须了解声音及其传播特性。 声音本质上是一种机械波，由介质中的微粒振动产生。它的传播必须依赖介质（如空气、水或固体），不能在真空中发生。当声源（例如超声波换能器）振动时，会引起周围介质粒子的周期性压缩和稀释，从而形成在空间传播的纵波。 声音的一个主要特征是频率，即声波每秒振动的次数，单位为赫兹（Hz）。人耳可感知的声波频率范围约为 20 赫兹至 20 千赫。 当声波的频率超过 20 kHz 时，称为 超声波. .这种高频声波超出了人类听力的上限。虽然人耳无法直接感知，但可以通过电子设备精确生成和检测。.
2.1 超声波的主要物理特性
与普通的可听声波相比，超声波具有以下显著特点：
(1) 波束指向性强
高频声波波长短、能量集中，因此声束发散角小。这就实现了高分辨率的方向控制，使超声波非常适合精确定位和距离测量。.
(2) 反射性极佳，但穿透能力有限
当超声波遇到不同密度或弹性模量的介质时，其部分能量会被反射。这种反射的强度可用来确定物体的位置或材料属性的变化--这就是回波测距和基于能量的探测技术的物理基础。.
(3) 传播速度取决于介质
20 °C 时，空气中的声速约为 344 m/s，液体和固体中的声速更高。由于特定介质中的声速是稳定和可测量的，因此可以使用飞行时间（TOF）法进行精确的距离计算。.
(4) 超声波在传感技术中的两种典型应用
超声波传感器利用声波在介质中的传播和反射特性实现自动检测。根据不同的测量原理，开发了两种常见的工作模式：
- 飞行时间（TOF）距离测量
通过测量从发射超声波脉冲到接收回波的往返时间，可以计算出目标的距离。 这种方法对目标表面颜色、环境光线或透明度不敏感，广泛用于定位、水平测量、避免碰撞和存在检测。. - 能量衰减检测
这种方法基于声音传播过程中的能量衰减原理--当超声波穿透不同材料或被不同材料反射时，信号能量会因吸收、散射或多层叠加而发生变化。 通过测量接收信号强度的差异，系统可以确定单张/双张情况、检测纸幅边缘或分析被测物体的材料特性。 这种方法响应速度快，特别适用于印刷、包装和薄膜加工中的连续流程，可用于防止材料堵塞、重叠或卷筒纸错位。 超声波是一种高频机械波，具有出色的指向性和测量稳定性。基于相同的声波传播原理，超声波距离测量侧重于精确提取 “时间信息”，而超声波能量测量侧重于分析 “信号衰减”。这两种方法共同构成了现代超声波传感技术的核心基础，使传感器不仅能测量 “有多远”，还能识别 “是什么”，从而支持复杂工业环境中的自动检测、控制和质量保证。.
3.工作原理
3.1 飞行时间（TOF）距离测量
Our ultrasonic distance-measurement product series is designed for a measurement range from 0.5 m to 6 m, covering typical industrial and robotics applications. Based on the “Time of Flight (TOF)” method: the sensor emits a beam of high-frequency sound waves, and when the sound waves encounter a target and are reflected back to the receiving end, the system calculates the target distance by measuring the time required for the sound waves to travel back and forth. This method has a clear physical basis, offers stable measurement performance, and is not sensitive to differences in the material of the object. Therefore, it has obvious advantages in traditional distance measurement, positioning, and presence detection tasks. The core operating mechanism of ultrasonic sensors is based on the propagation characteristics of sound waves in a medium, and their distance measurement process adopts the Time of Flight method. The basic idea of this principle is as follows: the sensor emits a beam of high-frequency sound waves, which propagate through the air. When they encounter the surface of a target object, they are reflected and return to the receiving end. The system uses a precise timing circuit to measure the round-trip time difference from emission to reception of the sound waves, and thus calculates the target distance. Theoretically, the distance can be calculated using the following formula, based on the speed of ultrasonic waves in air:
L=2C×T
在哪里？
- (L) 是传感器到目标物体的距离；在我们的产品系列中，超声波距离测量的典型范围为 0.5 米至 6 米。.
- (C) 是声速（在 20 °C 的空气中约为 344 米/秒，实际值随温度变化）；;
- (T) 是声波来回传播所需的时间。.
距离测量的工作原理 实际距离测量过程通常包括以下关键步骤：
(1) 传动
高频机械振动由传感器（通常是压电元件）产生，产生的超声波短脉冲在空气中传播。.
(2) 传播与反射
声波以声速传播，当遇到目标物体时，由于介质间的声阻抗差异，会发生反射。反射波的强度受物体表面光滑度、倾斜角和材料的影响。.
(3) 回声接收
接收换能器将返回的回波信号转换成电信号，系统从中提取有效回波进行后续计算。.
(4) 计时和距离计算
电路可精确测量传播时间，并使用相应的公式计算距离。信号滤波、平均化和温度补偿算法的应用提高了测量的稳定性。 这种方法结构简单，响应速度快，对目标表面颜色、透明度或环境光条件不敏感，即使在多尘环境、强光或复杂几何场景中也能保持高可靠性。 为解决微弱回声或多径传播等问题，现代传感器通常配备数字信号处理（DSP）和自动增益控制（AGC）功能，从而显著提高回声检测和噪声抑制能力。 通过 TOF 技术，超声波传感器可在几毫米到几米的范围内实现稳定且重复性高的距离测量，为物位测量和控制、定位以及防撞系统提供了成熟的解决方案。.
3.2 能量衰减法
超声波能量测量的基本原理是基于声波在介质中传播时的能量衰减特性。高频超声波信号在发射端产生，穿过被测材料后，信号强度在接收端被检测到。通过量化接收波形的能量衰减程度，系统可以确定声波在传播过程中受吸收、反射或散射影响的程度，从而实现材料状态识别和反馈控制。 这一原理的典型应用包括以下几类：

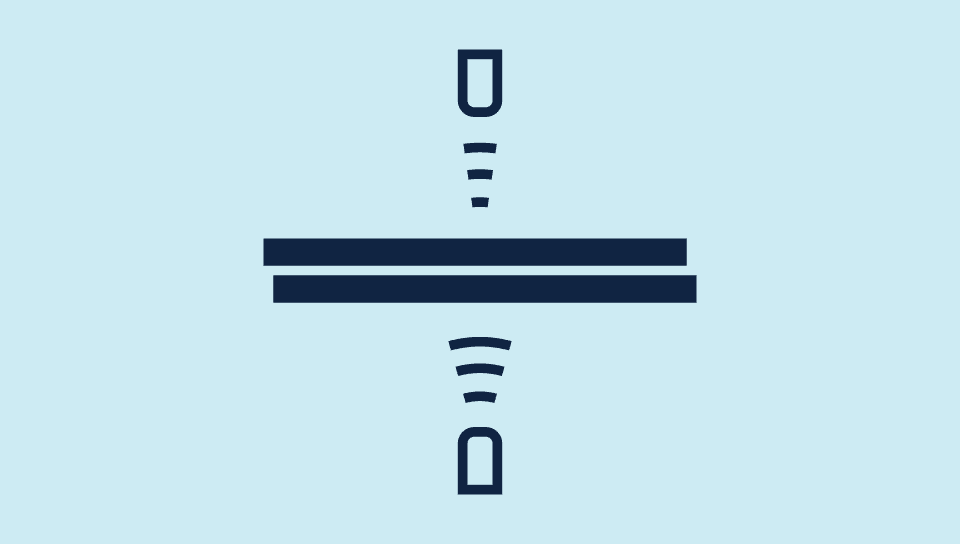

(1) 片材检测
当超声波穿透纸张、薄膜或金属片等材料时，信号能量会随着层数的增加而显著降低。通过比较接收到的信号强度，系统可确定是单层还是双层；当检测到多层堆叠时，可触发警报或自动关机，以防止材料堵塞或异常进料。.

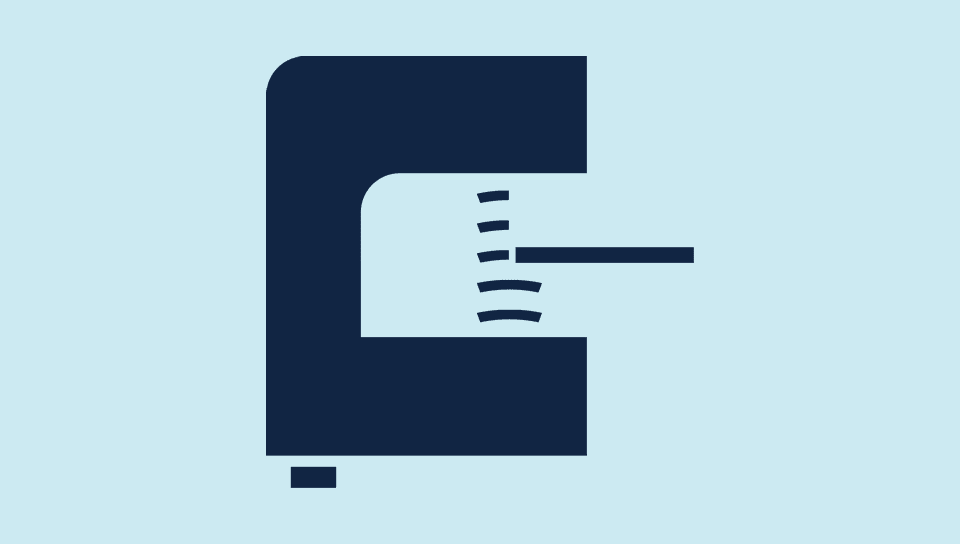

(2) 网页材料的边缘检测
在控制卷材或带材时，超声波能量在材料边缘会发生急剧变化。通过持续监测接收信号振幅的变化，传感器可确定材料的实际边缘位置，并向伺服或驱动系统提供调整信号，从而稳定卷绕或输送速度。.

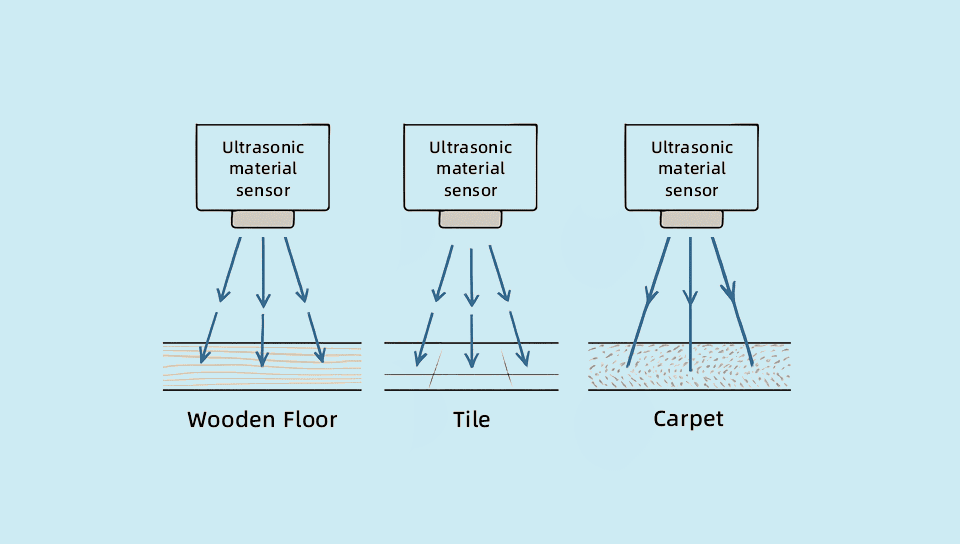

(3) 材料识别
在材料检测场景中，传感器通常采用单传感器配置，同时进行发射和接收。通过分析反射信号的能量衰减程度，可以推断出材料的密度、厚度或吸声特性，从而对不同材料进行识别和分类。.
与 TOF 测距法相比，能量衰减法更侧重于信号振幅分析，而不是传播时间测量，因此适用于确定物体的物理状态、层数或结构差异。它具有响应速度快、结构紧凑、易于在线集成等特点，是印刷、包装和卷筒纸加工等应用中的关键传感技术。.
3.3 影响测量精度的因素
尽管超声波传感器可以在多种环境中稳定工作，但其测量精度仍受到多种外部因素的影响。要确保精确的距离测量和长期稳定的运行，就必须充分了解这些参数及其补偿。.
(1) 温度变化对声速的影响
由于空气的密度和弹性模量随温度变化，声速也相应变化。空气中的声速可近似表示为
C=331+0.6T （米/秒）
其中 (T) 是空气温度（单位：°C）。 从公式中可以看出，温度每升高 1 °C，声速大约增加 0.6 米/秒。例如，当环境温度从 20 °C 升至 30 °C 时，声速从约 343 m/s 增至约 349 m/s。如果不进行补偿，距离计算将产生相当大的误差。 为了避免这种影响，工业超声波传感器通常会集成温度补偿电路或数字温度传感器。控制系统实时测量环境温度，动态修正计算中使用的声速参数，从而有效提高整体距离测量精度。.
(2) 工作频率与测量距离的关系
超声波传感器的工作频率直接决定了其测量范围和分辨率：
- 低频传感器（20-80 千赫）： 具有衰减小、传播距离远的特点，测量范围可达数米。它们通常用于液位监测或远距离障碍物探测。.
- 中频传感器（100-200 千赫）： 兼顾高精度和中等测量范围，适用于自动装配和物流检测等中端应用。.
- 高频传感器（300 千赫以上）： 波长短、分辨率高，但衰减明显，适合短距离精确定位或探测小型物体。.
(3) 目标表面特征和反射强度
目标表面声反射特性的差异也会影响回声信号强度和测量稳定性。
影响回声强度的主要因素包括
- 表面材料 金属和玻璃等硬质材料具有良好的反射效果，而软质材料或吸音材料（如橡胶、织物、泡沫塑料）则能显著衰减声能。.
- 表面光滑： 光滑的表面会产生镜面反射，有利于信号返回；粗糙的表面往往会产生漫反射，降低接收信号的强度。.
- 入射角： 当目标表面与声波方向的夹角过大时，反射能量就会偏离传感器的接收范围，从而可能造成探测盲区。
为应对这些挑战，通常采用以下工程措施：
- 设计具有适当发射角的换能器结构，以提高信号覆盖范围。.
- 采用自动增益控制 (AGC) 技术，根据回声强度自动调整放大系数。.
- 对复杂表面使用多重采样或信号平均算法，以减少随机反射造成的波动。.
4.典型应用场景
超声波传感器具有非接触测量、环境适应性强和可靠性高等特点，已被广泛应用于各种工业和自动化系统中。那么，超声波传感器的实际作用是什么呢？
4.1 物体探测和定位
在自动化生产线、包装和物流系统中，超声波传感器通常用于检测传送带上物体的存在、位置或高度（例如，在输送带上检测物体的位置或高度）、, 检测传送带上的物体 与光电传感器相比，超声波检测对表面颜色、透明度或环境光照强度不敏感，因此可以可靠地识别塑料、玻璃、金属和涂层物体，避免因反射或颜色变化造成的错误检测。 在机器人系统中，超声波传感器可实现避障和空间定位。通过多点定位和角度补偿，系统可以感知周围障碍物的三维分布，为移动路径规划提供实时数据支持。.
4.2 液位测量
液位测量是超声波传感器（如超声波探头）最早和最成熟的应用领域之一、, 超声波液位传感器： 在储罐、液槽或废水处理系统中，传感器通常安装在容器顶部，通过计算声波往返液面的时间来测量液位高度。 其非接触式测量方法可防止液体对传感器的腐蚀和污染，因此特别适用于化学腐蚀性或高温介质。 现代超声波液位传感器一般都配备了温度补偿和信号滤波算法，即使在泡沫、蒸汽或搅拌等复杂条件下也能保持稳定的读数。.
4.3 距离和存在感知
在自动门控制、泊车辅助系统和智能交通设备中，超声波传感器用于探测物体或人员的存在及其移动方向。 在汽车应用中，传感器是泊车雷达模块的重要组成部分，可实现近距离障碍物检测，并根据声波回声的变化识别相对速度，从而协助车辆安全控制。 此外，在工业机械保护和安全区域监控方面，超声波传感器可以在有灰尘或油雾的环境中连续工作，有助于确保设备和人员的安全。.
4.4 工业过程和材料监测
在包装、印刷、纺织和食品加工等连续生产领域，超声波传感器可用于监测薄膜厚度、检测双层膜和测量卷筒直径。 通过与自动控制系统配合使用，传感器可提供实时反馈信号，实现自动进料、张力调节和流程优化。 与雷达或光学检测方法相比，超声波解决方案具有响应速度快、成本效益高、易于安装和集成等优点。.
4.5 新兴应用
随着物联网（IoT）和智能制造的发展，超声波传感技术正在向许多新兴领域拓展，例如
- 农业环境监测： 测量筒仓的料位或灌溉系统的水位；;
- 智能城市基础设施： 监测垃圾桶是否装满或检测井盖是否移位；;
- 无人机测距和地形跟踪： 可在低空飞行时稳定地保持高度并避开障碍物；;
- 医疗和实验室设备： 用于非接触式液位检测、试剂量估算或微流控系统监控。.
这些新兴应用进一步证明了超声波传感在复杂环境中的普遍性和工程可扩展性。 凭借坚实的应用基础和不断改进的技术，超声波传感器已从传统的过程控制设备逐步发展成为智能检测和自动化系统的核心传感元件。 无论是基于飞行时间的精确距离测量，还是基于能量衰减的状态监测，超声波技术凭借其高可靠性、非接触性和可扩展性，将继续在未来的智能制造、工业连接和更广泛的物联网生态系统中发挥关键作用。.
5.优势和总结
超声波传感器凭借其独特的声学测量原理和强大的环境适应能力，长期以来在工业自动化和智能检测领域占据着重要地位。 与光学、电感和电容传感等其他传感技术相比，超声波传感在距离测量（TOF，飞行时间）和能量检测（振幅/能量测量）应用中均表现出卓越的性能。 其主要优势体现在以下几个方面：
5.1 非接触式测量，可靠性高
无论是飞行时间距离测量还是能量衰减检测，超声波测量都是基于声音在介质中传播的物理规律，而无需直接接触目标。 这种非接触特性可有效避免探头因机械摩擦、化学腐蚀或高温环境而损坏，因此特别适用于液体、粉末和连续网状物等复杂介质。 对于能量测量型传感器，信号通过透射或反射检测材料状态，同样无需物理接触，即可实现单张/双张纸识别或边缘定位。这在保持设备清洁和减少维护频率方面具有显著优势。.
5.2 对目标特征和环境影响的敏感度低
与光学传感器不同，超声波检测结果不受物体表面颜色、亮度、反射率或透明度的影响。 TOF 测距传感器可以在有灰尘、蒸汽和油雾的环境中保持稳定的回波检测。 对于能量测量传感器，即使被测材料表面粗糙或半透明，也能准确捕捉其能量衰减特性，从而可靠地判断厚度或重叠情况。 因此，超声波传感几乎不受外部光学条件的影响，是环境适应性最强的物理检测技术之一。.
5.3 测量范围宽，精度和灵敏度可调
通过调整工作频率、波束宽度和内部信号处理算法，超声波传感器的性能可以得到广泛的调整：
- 对于距离测量（TOF）传感器，高频窄波束设备可以达到亚毫米级精度，而低频模式则具有更好的远距离或强穿透能力；;
- 对于能量测量传感器，通过优化驱动振幅和接收灵敏度，可以实现对细微能量差异的高分辨率检测，满足高速卷筒纸或薄膜检测的需要。.
5.4 结构简单，易于集成
超声波传感单元由传感器、驱动电路、信号调节和处理模块组成，具有结构紧凑、功耗低、接口灵活等特点。 在距离和能量测量应用中，输出可通过模拟信号、开关信号或数字通信总线（如 UART、RS485、IO Link、CAN）与上层控制系统直接集成。 在印刷、包装和自动装配生产线上，能量测量传感器可直接嵌入控制系统，以实现单张纸监控、卷筒纸导向和张力控制； 距离测量传感器可作为位置或液位检测节点部署，实现分布式传感和闭环控制。.
5.5 广泛应用的成熟技术
经过多年的发展，超声波传感技术已经形成了涵盖距离测量、能量测量、物位传感和材料检测的完整产品组合。
凭借其稳定性、成本效益和环境适应性，超声波传感器被广泛应用于以下领域：
- 自动化和装配线检测（物体存在和定位）；;
- 过程控制和液位监测（TOF 距离测量型）；;
- 印刷和包装卷筒纸检测（能量测量类型、单/双张纸识别、边缘定位）；;
- 汽车电子和安全系统（距离感应和防碰撞）。.
超声波传感器基于声波传播原理，集非接触式操作、高稳定性和环境自适应于一体，在距离测量和能量检测任务中表现出卓越的性能。 它们结构简单、成本可控、接口通用，是智能制造、过程控制、物流自动化和物联网系统的核心传感元件。 未来，随着声学材料科学、换能器设计和高性能信号处理算法的发展，超声波传感器，尤其是集成了距离和能量测量功能的智能设备，将具有更高的灵敏度、更强的抗干扰能力和更丰富的自诊断功能，为精确测量和智能工厂的发展提供重要支持。.
6.展望与未来发展方向
随着智能制造、机器人、自主导航和物联网系统需求的不断增长，超声波传感技术正从传统的基本距离测量向更高的智能化、集成化和适应性发展。 未来的发展趋势主要体现在以下几个方面：
6.1 智能信号处理和算法优化
传统的超声波传感器主要依靠硬件特性和模拟电路来完成传输和回波检测。然而，随着嵌入式处理器和数字信号处理技术（DSP、FPGA、MCU）的快速发展，未来的超声波系统将拥有更强大的智能识别和数据分析能力。 通过采用自适应滤波、特征提取、模式识别和机器学习算法，传感器将能够从噪声反射中区分出有效回波，并在复杂环境中实现动态阈值调整和信号自校准，从而进一步提高测量精度和稳定性。.
6.2 多传感器融合与空间感知
虽然单个超声波传感器可以精确测量距离，但在空间定位、物体识别和形状估计方面仍有局限性。未来的系统将越来越多地采用传感器融合策略，将超声波数据与毫米波雷达、红外线、TOF 激光或视觉系统结合起来。 这种融合感知方法能显著提高空间分辨率和抗干扰能力，特别适用于移动机器人、自动驾驶、无人机避障和工业协作机器人，实现更复杂的三维环境理解和决策支持。.
6.3 小型化和低功耗设计
在便携式设备和物联网终端需求的推动下，未来的超声波传感器将朝着微型化、低功耗和高集成度的方向发展。. 新型压电薄膜材料 （如氮化铝和 PZT 薄膜以及微机电系统结构）正逐步取代传统的陶瓷传感器，使传感器能够以更小的尺寸、更低的驱动电压和更高的频率稳定运行。 同时，结合低功耗微控制器和智能休眠策略，传感器可在电池供电节点或无线传感器网络等能源受限系统中高效运行。.
6.4 更广泛的情景适应性和智能补偿
未来的超声波传感器不仅需要在理想环境中稳定运行，还必须能够自动适应不同的介质、温度和气候条件。 通过引入环境传感模块和多参数补偿算法（包括温度湿度、气压和风速校正），系统可以在开放空间、液体介质或极端环境中保持稳定的测量性能。 这一趋势将推动超声波传感器在户外监控、智能交通、海洋设备和农业自动化等更具挑战性的应用场景中得到广泛应用。.
6.5 联网和数据驱动的发展
在工业 4.0 和物联网（IoT）时代，单个传感器不再是一个孤立的功能单元，而是分布式测量和控制网络中的一个智能节点。 未来的超声波传感器将支持更多的数字通信协议（例如 IO 链接, Modbus, 等），甚至可以集成无线传输功能，实现与云平台或边缘计算单元的实时数据交互。 通过数据融合和远程监控，系统可以进行状态诊断和寿命预测，还可以实现预测性维护和自学习校准，从而显著提高整体运行效率。.
超声波传感技术作为一种成熟的测量方法，正朝着更高层次的智能检测和系统协作方向发展。 未来，超声波传感器将不再局限于 “距离测量 ”的基本功能，而是成为智能设备的主动感知核心，具备自我学习、环境自适应和网络协作能力。 通过与人工智能、微机电制造和数字通信技术的融合，超声波传感将在智能制造、自动驾驶、医疗诊断和环境监测等领域展现出更大的技术潜力和商业价值。.
7.结论
作为现代工业和智能系统的核心传感技术，超声波传感凭借其可靠的声学测量原理、成熟的工程实施和出色的环境适应性，在众多工业领域展现出持久的生命力。 从早期的距离和物位测量，到如今在空间感知、避障、材料分析、过程监控等复杂场景中的应用，超声波传感器不仅在传统制造业中保持着重要地位，也正在成为智能设备实现 “环境感知→信息反馈→自主决策 ”循环的核心桥梁。”
在技术层面，对声波传播机理的深入研究、压电和复合换能器结构的创新，以及多模式信号处理和算法优化的集成，使现代超声波传感器在精度、响应速度和鲁棒性之间实现了高度平衡。 在系统层面，超声波检测正与控制理论、嵌入式计算、人工智能和通信网络深度融合，为工业自动化、机器人和物联网提供感知增强型集成解决方案。.
从这个意义上说，超声波传感技术的作用正在从单纯的 “测量工具 ”转变为 “认知系统 ”的关键组成部分。 从测量距离到识别状态，从被动响应到主动理解，它正在成为智能制造生态系统中不可或缺的基础支柱。.
展望未来，随着 微机电系统 随着微结构器件、低功耗电子器件和多传感器数据融合技术的发展，超声波传感器将不可避免地朝着更加微型化、智能化和系统级协作的方向发展：
- 从单点检测到多维空间感知；;
- 从独立单元到系统级集成；;
- 从被动测距到主动了解和预测环境。.
在日益智能化的工业领域，超声波传感器不仅是精确测量的执行者，也是系统稳定性和安全性的基本保证。 超声波传感器的坚固性、通用性和成本效益确保其将继续在未来的 “感知-计算-控制 ”一体化智能制造系统中发挥重要的感知和认知作用，为构建更高效、更安全、更智能的工业世界提供持续支持。.
