Ceramica piezoelettrica

Le ceramiche piezoelettriche sono il cuore funzionale dell'acustica moderna e sfruttano l'effetto piezoelettrico inverso per convertire l'energia elettrica in precise vibrazioni meccaniche. A differenza dei cristalli piezoelettrici standard, i nostri sistemi ingegnerizzati in piombo zirconato titanato (PZT) sono sottoposti a una polarizzazione rigorosa per formare una struttura a dipolo orientata, che offre una consistenza superiore dei lotti e una flessibilità di progettazione.

In qualità di produttore di soluzioni di rilevamento intelligenti, ISSR fornisce gli stessi elementi piezoelettrici ad alta stabilità che alimentano i nostri prodotti di livello industriale. Trasduttori a ultrasuoni e moduli atomizzatori. Non ci limitiamo a vendere ceramiche, ma le convalidiamo dal punto di vista di un ingegnere applicativo.

Gradi di materiale: PZT duro (PZT-4/8) per pulizia/saldatura ad alta potenza; PZT morbido (PZT-5A/5H) per sensori ad alta sensibilità.
Diverse geometrie: Anelli, dischi, tubi e piastre piezoelettriche tagliati con precisione e personalizzati in base ai requisiti di livello di pilotaggio e impedenza.

Aiutami a scegliere
Banner del sensore a ultrasuoni img

Serie ceramica piezoelettrica

sensori di distanza a ultrasuoni

Piezoelettrico
Ceramica

Componenti fondamentali come sonde per sensori a ultrasuoni, trasduttori per pulitori a ultrasuoni, buzzer e atomizzatori piezoelettrici in ceramica, ecc.

sensori di distanza a ultrasuoni

Piezo ceramica
Atomizzatori

Componenti fondamentali di nebulizzatori medici, umidificatori, diffusori di oli essenziali e dispositivi di bellezza, ecc.

sensori di distanza a ultrasuoni

Driver dell'atomizzatore
Schede

Supporta la personalizzazione di varie dimensioni di PCB, interfacce di alimentazione e di uscita del segnale, alimentazione, ecc.

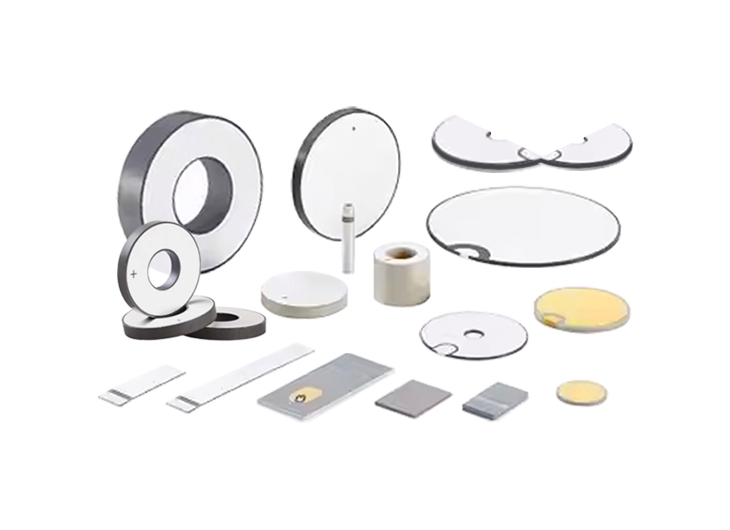

Ceramica piezoelettrica

  • Forme multiple: Copre lastre, strisce, blocchi, colonne, anelli e altre geometrie di elementi piezoelettrici in ceramica di forma standard e personalizzata, supportando la prototipazione in piccoli lotti e la produzione di massa, sia che si tratti di semplici dischi piezoelettrici che di complesse strutture ad anello piezoelettriche.
  • Prestazioni personalizzabili: La formulazione del materiale (compresi i classici materiali ceramici piezoelettrici come PZT 4, PZT 5H, PZT 5A e le opzioni senza piombo), la direzione di polarizzazione e la dimensione/spessore possono essere regolati a seconda delle esigenze, bilanciando l'alta sensibilità e l'alta forza motrice per diversi tipi di piezo utilizzati nel rilevamento, nell'attuazione o negli ultrasuoni ad alta potenza.
  • Risposta in frequenza stabile: Buona coerenza della frequenza di risonanza ed elevato coefficiente di accoppiamento elettromeccanico, adatti a varie applicazioni come il rilevamento, l'attuazione e gli ultrasuoni, dove una risposta stabile della ceramica piezoelettrica è fondamentale.
Per saperne di più

Le ceramiche piezoelettriche offrono una varietà di forme di substrati, da fogli, strisce e blocchi a colonne, anelli e dischi piezoelettrici di precisione. Le formulazioni, la polarizzazione e le tolleranze dimensionali possono essere personalizzate in base ai requisiti dell'applicazione per ottenere frequenze, forze motrici o sensibilità specifiche. Che si tratti di un singolo elemento piezoceramico, di un array basato sul comportamento dei cristalli piezoelettrici o di una pila abbinata per un atomizzatore piezoelettrico, siamo in grado di fornire soluzioni su misura. Adatto per la trasduzione, il rilevamento e la misurazione a ultrasuoni, la pulizia a ultrasuoni, la nebulizzazione di fogli, gli avvisi acustici, la raccolta di energia e altri campi, supporta vari elettrodi e metodi di assemblaggio per soddisfare le diverse fasi di verifica della R&S e la produzione su larga scala.

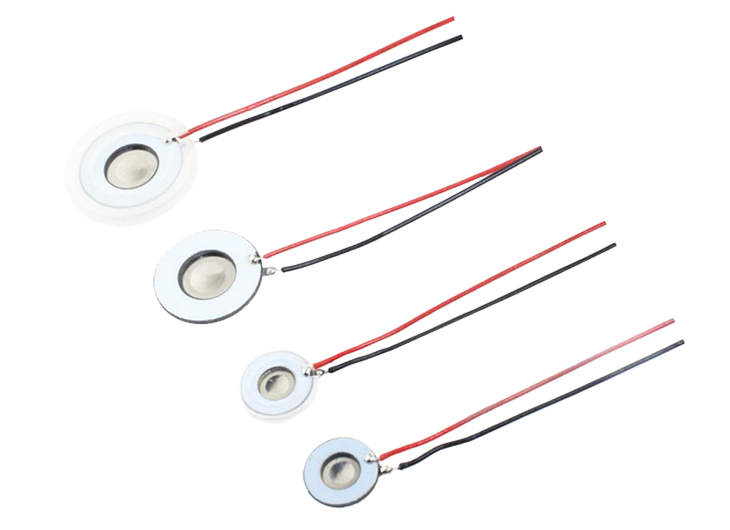

La ceramica piezoelettrica si atomizza

  • Pronti all'uso: Le lastre atomizzanti in ceramica piezoelettrica sono facili da assemblare e pronte all'uso se abbinate a una scheda driver adeguata, consentendo ai progettisti di integrare rapidamente un atomizzatore piezoelettrico o un nebulizzatore piezoelettrico nei loro sistemi. La lastra di atomizzazione non può funzionare in modo indipendente e deve essere pilotata da un circuito driver adeguato per funzionare in modo affidabile.
  • Personalizzazione flessibile: Il diametro dell'orifizio, il diametro/spessore e la frequenza operativa possono essere personalizzati per soddisfare i diversi requisiti di volume di atomizzazione e dimensione delle particelle. Questo include varie configurazioni di fogli di nebulizzazione e dischi a base di PZT ottimizzati come atomizzatori pzt per diversi supporti.
  • Molteplici versioni per diversi scenari: Le versioni con fori di riflusso sono adatte a fluidi ad alta viscosità come gli oli essenziali per l'aromaterapia; le versioni con anelli in silicone anticorrosione sono adatte a liquidi corrosivi; esistono anche lastre atomizzatrici dedicate per dispositivi come i bisturi di bellezza, oltre a soluzioni modulari che abbinano una lastra atomizzatrice a una scheda atomizzatrice dedicata o a un PCB atomizzatore per una rapida integrazione e un funzionamento stabile.
Per saperne di più

I fogli atomizzatori piezoelettrici in ceramica sono componenti altamente standardizzati. Grazie a combinazioni di diametro, spessore e dimensioni dell'orifizio, è possibile controllare con precisione il volume di atomizzazione e le dimensioni delle gocce, coprendo aromaterapia domestica, umidificazione, trattamenti di bellezza e dispositivi personalizzati. Per diversi supporti e applicazioni, sono disponibili versioni con fori di riflusso, versioni con anelli in silicone anticorrosione e versioni specificamente progettate per determinati modelli, che consentono di raggiungere rapidamente un equilibrio tra elevato volume di atomizzazione, particelle fini ed elevata affidabilità. Molte soluzioni utilizzano dischi piezoelettrici a base di PZT come nucleo vibrante, formando un gruppo atomizzatore pzt compatto.

Poiché il foglio di nebulizzazione è un elemento piezoelettrico passivo, non può funzionare da solo e deve essere utilizzato insieme a una scheda di atomizzazione / PCB di atomizzazione adeguatamente abbinata. A seconda dell'applicazione, questi gruppi realizzano sistemi completi di atomizzatori piezoelettrici o nebulizzatori piezoelettrici per uso medico, consumer o industriale.

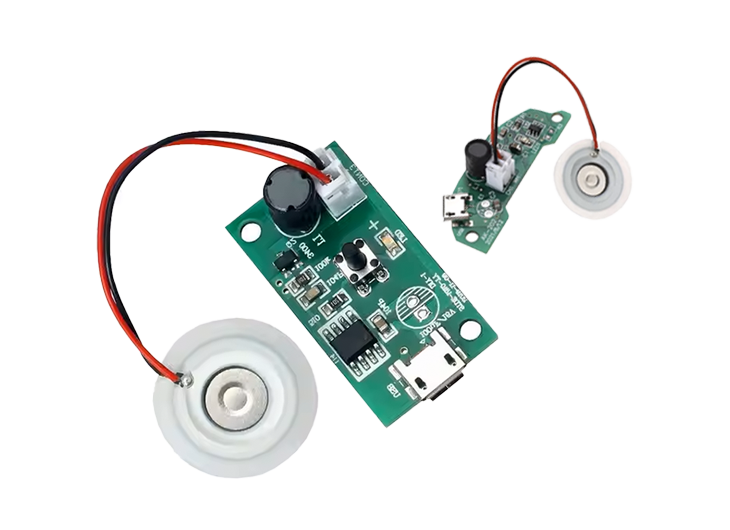

Schede driver per atomizzatori piezoelettrici in ceramica

  • Design pronto per l'uso: Invece di un unico modello fisso, la scheda driver dell'atomizzatore viene sviluppata in base ai parametri dell'atomizzatore e alle esigenze applicative del cliente. Sulla base dei nostri circuiti di riferimento verificati, siamo in grado di personalizzare e debuggare rapidamente una scheda driver che funziona immediatamente dopo il collegamento dell'atomizzatore, contribuendo a ridurre il ciclo di sviluppo per i prodotti di atomizzazione e nebulizzazione piezoelettrica basati su dischi piezoelettrici o ceramiche PZT ad anello. Una volta progettata, la scheda può essere integrata direttamente in diffusori di aromi, umidificatori e altri prodotti finali senza dover riprogettare il driver.
  • Corrispondenza ottimizzata: il livello di potenza, la frequenza operativa / l'intervallo del duty-cycle e la corrispondenza dell'impedenza sono tutti personalizzati in base al tipo specifico di atomizzatore, sia che si tratti di un atomizzatore Pzt che utilizza un sottile foglio di nebulizzazione o di un elemento piezoceramico multistrato più grande. Grazie a questo adattamento personalizzato, il driver garantisce un volume di atomizzazione e una dimensione delle gocce stabili nelle condizioni di lavoro previste.
  • Interfacce diverse: Le interfacce di alimentazione e di segnale (ad esempio, morsettiere, prese, cavi a nastro) possono essere configurate in base alla struttura dell'intera macchina e allo schema di controllo del cliente. Il driver può essere utilizzato come scheda di controllo indipendente all'interno del dispositivo finale oppure, se necessario, i suoi circuiti possono essere ulteriormente integrati in un layout di scheda di atomizzazione / PCB di atomizzazione esistente per un assemblaggio ancora più compatto.
Per saperne di più

La scheda di circuito del driver dell'atomizzatore è una piattaforma di driver ad alta frequenza che può essere personalizzata in modo flessibile. Partendo dal volume di atomizzazione richiesto, dalle dimensioni delle particelle, dalla tensione di alimentazione e dalla struttura meccanica, possiamo abbinare e ottimizzare la frequenza, la potenza di uscita e la modalità di controllo per i diversi atomizzatori. Sia che si tratti di pilotare un modulo di nebulizzazione piezoelettrico compatto in ceramica o una testa di nebulizzazione piezoelettrica di grado medicale, il circuito personalizzato offre un controllo preciso delle condizioni di risonanza.

Grazie alla combinazione di soft-start e meccanismi di protezione multipli (come protezione da sovracorrente, sovratemperatura e carico aperto), la scheda driver mantiene un'uscita stabile riducendo il rischio di surriscaldamento e guasto, rendendola adatta a una rapida produzione di massa nell'umidificazione dell'aromaterapia, nella cura della bellezza e in vari dispositivi di atomizzazione personalizzati. Nella maggior parte delle applicazioni, il driver personalizzato può essere montato direttamente nell'atomizzatore o nel diffusore di aromi del cliente come soluzione piezoelettrica pronta all'uso. Se necessario, il suo design può anche essere migrato in una scheda di atomizzazione dedicata o in un PCB di atomizzazione, utilizzando materiali ceramici piezoelettrici avanzati come PZT 4, PZT 5H o PZT 5A e adattandoli al design specifico del cliente.

Esplora altre conoscenze

L'8 novembre 2025, Chengdu Insa Sensor Technology Research Co. Ltd. ha organizzato un'attività di team building di badminton per i suoi dipendenti presso il Qingrong Lake Sports Park. La partita di doppio è stata molto divertente e la cena post-partita è stata vivace e ha rafforzato la squadra.

Visualizza dettagli
Ultrasonic sensors vs. LiDAR

1. Introduction With the rapid development of automation and intelligence, sensors have become the core technology for information acquisition and environmental perception, widely used in intelligent transportation, industrial automation, and environmental monitoring. According to market research reports, the market demand for Ultrasonic Sensors and LiDAR is expected to grow significantly in the coming years to…

Visualizza dettagli

Avete bisogno di ulteriori informazioni?

Siamo in grado di fornire rapidamente ai clienti informazioni sui prodotti, assistenza tecnica e servizi personalizzati.

Domande frequenti

Cosa sono le ceramiche piezoelettriche o i cristalli piezoelettrici?

Le ceramiche piezoelettriche sono materiali ceramici funzionali che convertono l'energia meccanica e l'energia elettrica l'una nell'altra.

Quando sono sottoposti ad azioni meccaniche come pressione, flessione o vibrazione, generano carica elettrica o tensione attraverso i loro elettrodi; quando viene applicata una tensione, subiscono una leggera deformazione meccanica e vibrano.
Questo effetto piezoelettrico reversibile consente loro di funzionare sia come sensori, convertendo forze, pressione o suoni in segnali elettrici, sia come attuatori o trasduttori di ultrasuoni, trasformando i segnali elettrici in vibrazioni meccaniche o suoni.

Nell'ingegneria pratica e nella progettazione di prodotti, ciò che spesso viene chiamato “cristallo piezoelettrico” non si riferisce di solito a cristalli singoli naturali come il quarzo, ma piuttosto a ceramiche piezoelettriche basate su PZT (titanato di zirconio di piombo). Queste ceramiche sono facili da produrre in serie e da lavorare in varie forme - come dischi, anelli, travi a sbalzo e piastre di atomizzazione - e sono quindi ampiamente utilizzate in sensori, cicalini, dispositivi di pulizia e atomizzazione a ultrasuoni, nonché per la raccolta di energia da vibrazioni in applicazioni industriali, mediche e di elettronica di consumo.

Come si producono le ceramiche piezoelettriche?

Il processo di produzione dei componenti ceramici piezoelettrici richiede una serie di fasi controllate con precisione per ottenere proprietà piezoelettriche stabili. Il flusso di processo principale comprende le seguenti fasi:

Preparazione della materia prima: Le polveri di composti ferroelettrici vengono pesate e miscelate con precisione secondo una formula chimica specifica. I materiali ceramici piezoelettrici più comuni includono lo zirconato di piombo titanato (PZT) o alternative senza piombo. Queste ceramiche ingegnerizzate si comportano in modo simile a un cristallo piezoelettrico, ma offrono una regolazione più flessibile della composizione rispetto ai cristalli naturali.

Pre-cottura (calcinazione): La polvere mista viene riscaldata a una temperatura elevata (in genere 800-1000℃) per indurre una reazione allo stato solido e formare la fase cristallina desiderata, garantendo una composizione uniforme e una reazione completa.

Formatura e sinterizzazione: La polvere di precottura macinata viene pressata in dischi, anelli o forme personalizzate - come dischi piezoelettrici, strutture ad anello piezoelettriche, blocchi e altre forme di elementi piezoceramici - e poi sinterizzata ad alta temperatura (circa 1200-1300℃) per formare una struttura ceramica densa e robusta con bassa porosità. Diverse formulazioni di PZT, come PZT 4, PZT 5H e PZT 5A, sono scelte per adattarsi a diversi tipi di piezo in termini di fattore di qualità meccanica, costante dielettrica e fattore di accoppiamento.

Preparazione degli elettrodi: Uno strato di elettrodi metallici (come argento, nichel o oro) viene rivestito sulla superficie della ceramica per testare le prestazioni elettriche o per il successivo assemblaggio. Questi elettrodi trasformano il corpo ceramico in un elemento trasduttore piezoelettrico simile a un cristallo.

Trattamento di polarizzazione (polarizzazione direzionale): Un forte campo elettrico in corrente continua viene applicato alla ceramica mentre è riscaldata, facendo sì che i dipoli elettrici interni si allineino nella stessa direzione, dotando così il materiale di proprietà piezoelettriche permanenti. Questa fase trasforma essenzialmente la ceramica sinterizzata in un trasduttore ceramico piezoelettrico attivo. Post-lavorazione e ispezione: Dopo il raffreddamento, il test delle prestazioni e il controllo della qualità, la ceramica polarizzata può essere tagliata, confezionata o assemblata secondo le necessità per la produzione di trasduttori a ultrasuoni, sensori, attuatori, atomizzatori a foglio per nebulizzatori, teste di atomizzatori piezoelettrici, moduli di nebulizzatori piezoelettrici e altri dispositivi.

In breve, il processo di preparazione delle ceramiche piezoelettriche integra il controllo preciso della composizione, i processi di trattamento termico e la tecnologia di polarizzazione, trasformando infine la polvere ordinaria in materiali funzionali ad alte prestazioni con eccellenti capacità di conversione dell'energia, ampiamente utilizzati in sensori, apparecchiature a ultrasuoni, strumenti medici e sistemi di controllo industriali. Per gli utenti che si chiedono cosa sia il cristallo piezoelettrico, queste ceramiche PZT ingegnerizzate sono la risposta standard del settore, in grado di fornire prestazioni piezoelettriche controllate e ripetibili in molti tipi di piezo e fattori di forma.

Come vengono utilizzate le ceramiche piezoelettriche?

Le ceramiche piezoelettriche, grazie alla loro capacità di convertire l'energia meccanica in energia elettrica, sono ampiamente utilizzate in vari dispositivi di rilevamento, azionamento e conversione di energia, rendendole un materiale funzionale chiave nei moderni sistemi elettronici ed elettromeccanici. I moderni materiali ceramici piezoelettrici, come PZT 4, PZT 5H e PZT 5A, consentono ai progettisti di scegliere tra diversi tipi di piezo per applicazioni ad alta potenza, alta sensibilità o bassa perdita.

Le principali aree di applicazione comprendono:

Trasduttori e sensori a ultrasuoni: Gli elementi ceramici piezoelettrici possono emettere e ricevere onde ultrasoniche, utilizzate per misurare la distanza, la portata e lo spessore. Le forme tipiche includono dischi piezoelettrici, array di anelli piezoelettrici e blocchi personalizzati che funzionano come trasduttori a cristalli piezoelettrici ingegnerizzati.

Attuatori e cicalini: Quando viene applicata una tensione, la ceramica subisce una minuscola deformazione, che può essere utilizzata per generare suoni in cicalini elettronici o in sistemi di posizionamento di precisione, stampanti a getto d'inchiostro e altri dispositivi che richiedono un controllo del micro-spostamento. Diverse composizioni di PZT (ad esempio, PZT 4, PZT 5H, PZT 5A) sono combinate con varie geometrie di elementi piezoceramici per ottenere la corsa e la forza desiderate.

Pulitori a ultrasuoni: Le ceramiche piezoelettriche generano vibrazioni ad alta frequenza nei liquidi, creando un effetto di cavitazione che rimuove lo sporco dalle superfici dei dispositivi, utilizzati per la pulizia di parti metalliche, componenti ottici e dispositivi medici. In genere utilizzano dischi piezoelettrici ad alta potenza o pile di anelli piezoelettrici.

Piastre di atomizzazione e dispositivi di nebulizzazione: I liquidi vengono atomizzati attraverso vibrazioni ultrasoniche, utilizzate negli umidificatori, nei diffusori per aromaterapia e nelle apparecchiature mediche di atomizzazione per ottenere effetti di nebulizzazione efficienti e fini. Questa categoria comprende moduli di nebulizzazione, teste di nebulizzazione pzt integrate e gruppi di nebulizzatori piezoelettrici per uso medico, che di solito sono azionati da una scheda di nebulizzazione dedicata o da un PCB di nebulizzazione e costruiti attorno a sottili piastre piezoelettriche in ceramica.

Dispositivi per la raccolta di energia: Le ceramiche piezoelettriche possono catturare le vibrazioni ambientali o le sollecitazioni meccaniche e convertirle in energia elettrica, utilizzata per alimentare piccoli dispositivi elettronici o prolungare la durata di vita dei sensori. Questi harvester utilizzano spesso sottili travi piezoelettriche in ceramica o dischi piezo compatti realizzati con materiali PZT su misura.

In sintesi, le ceramiche piezoelettriche e i relativi materiali ceramici piezoelettrici svolgono un ruolo centrale nei moderni sistemi di rilevamento, attuazione, acustica e conversione energetica. Con composizioni sintonizzabili come PZT 4, PZT 5H e PZT 5A e geometrie flessibili come dischi piezoelettrici, anelli piezoelettrici, travi e piastre di atomizzazione personalizzate, forniscono soluzioni affidabili e riproducibili in serie per l'automazione industriale, i dispositivi medici e l'elettronica di consumo.
