ISUB500-18GM40
用于辊筒直径控制的 0.5m 200kHz 高精度超声波距离传感器
200kHz 超声波频率，短盲区，高精度距离测量，M18 短外壳、, IP67 防水，模拟 4-20mA 输出，卷材张力控制，液位传感器，非接触式测量，工业自动化
"(《世界人权宣言》) ISUB500-18GM40 系列 是一款高性能、短距离、高精度超声波距离传感器，专为工业自动化领域的可靠检测而设计。该传感器工作频率高达 200kHz，与标准低频型号相比，具有更高的分辨率和稳定性。其紧凑型 M18 短外壳设计使其成为空间有限、可靠性要求极高的应用场合的理想解决方案。.
与光学传感器不同，我们的超声波技术不受目标颜色、透明度或表面纹理的影响。无论您是监测化学品的液位、检测透明玻璃，还是在卷筒纸加工过程中控制卷筒直径，ISUB500 都能作为高度可靠的超声波位移传感器，提供一致的非接触式测量数据。.
主要特点和技术优势
- 高频精度（200kHz）： 显著降低噪音干扰，提高 0.5 米范围内小型或快速移动物体的探测精度。.
- 盲区最小化： 盲区超小，仅为 0...40 毫米，可在非常靠近传感器表面的地方进行检测，从而最大限度地扩大了狭小机械设备的可用范围。.
- 坚固的 M18 短外壳： 镀镍黄铜外壳具有工业级的耐用性，同时又保持了紧凑的占地面积，非常适合改造成现有的生产线。.
- 高级输出选项： 提供用于连续测量的模拟（4-20mA / 0-10V）或用于存在检测的开关（NPN/PNP）。.
- 智能教学功能： 通过教导线轻松设置传感窗口限值（A1 和 A2 点），实现自定义检测范围。.
- 工业保护： 防护等级为 IP67，全密封装置可抵御灰尘、油和水的侵入，在恶劣的工厂环境中经久耐用。.
理想应用
这款高精度传感器的设计宗旨是实现各行业的通用性：
- 卷筒纸张力控制：准确监控收卷/放卷过程中的变化；薄膜、纸张和铝箔的理想卷径传感器，确保张力恒定，不受表面干扰。.
- 液位监测：可在小罐或小瓶中进行非接触式液位测量，不受液体颜色或泡沫的影响。.
- 机器人与 AGV：用于机械臂和自动导引车 (AGV) 的近距离防碰撞传感器，响应时间快（<50 毫秒）。.
- 材料处理： 对传送带上的物体进行可靠的计数和定位，无论材料表面如何（如闪亮的金属或透明的塑料）。.
规格
| 模型 | ISUB500-18GM40-I-V3 ISUB500-18GM40-U5-V3 ISUB500-18GM40-U10-V3 |
ISUB500-18GM40-E4-V1 ISUB500-18GM40-E5-V1 |
|---|---|---|
| 检测范围 | 40 ~ 500 毫米 | 40 ~ 500 毫米 |
| 调节范围 | 45 ~ 500 毫米 | 45 ~ 500 毫米 |
| 盲区 | 40 毫米 | 40 毫米 |
| 标准靶板 | 100 毫米×100 毫米 | 100 毫米×100 毫米 |
| 角度 | ±7° | ±7° |
| 传感器频率 | 约 200kHz | 约 200kHz |
| 响应延迟 | ≤50ms | ≤50ms |
| 工作电压 | 20 ～ 30 伏直流 | 20 ～ 30 伏直流 |
| 空载电流 | ≤30mA | ≤30mA |
| 输出形式 | I: 4-20mA U5： 0-5V U10: 0-10V |
E4：NPN E5：PNP |
| 决议 | 0.5 毫米 | 0.5 毫米 |
| 线性 | 全量程的 ±1% | 全量程的 ±1% |
| 重复性 | 全量程的 ±1% | 全量程的 ±1% |
| 额定工作电流 | / | 200 毫安，短路保护 |
| 负载阻抗 | U5/U10: ≥1kΩ I: ≤300Ω |
/ |
| 磁滞范围 | / | 设置开关距离 1% |
| 温度漂移 | 满刻度值的±2% | 满刻度值的±2% |
| 工作温度 | -25 ~ 70℃ | -25 ~ 70℃ |
| 存储温度 | -40 ~ 85℃ | -40 ~ 85℃ |
| 电磁兼容性 | GB/T17626.2-2006 GB/T17626.4-2008 |
GB/T17626.2-2006 GB/T17626.4-2008 |
| 保护等级 | IP67 | IP67 |
| 连接方法 | V3 连接器（M12×1），4 针 | V3 连接器（M12×1），4 针 |

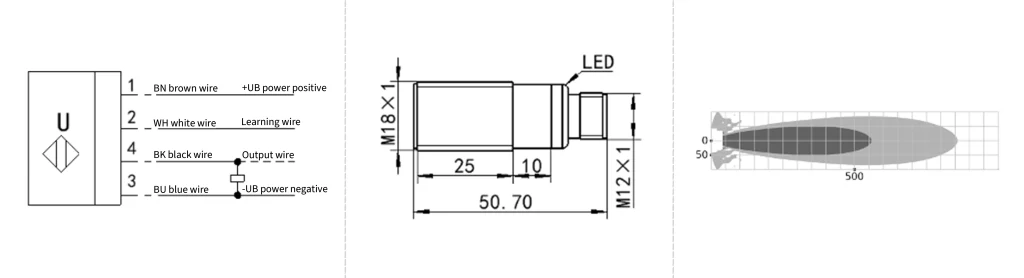

电气连接/外形尺寸/响应特性曲线
典型应用
用于高光和透明材料的精确辊径控制 ISUB500-18GM40 专为收卷和放卷过程中的高精度距离测量而设计。它在实时计算锂电池电极片、金属箔（铜/铝）和透明塑料薄膜的卷径方面表现出色。超声波传感器与光学传感器不同，光学传感器在处理反光或透明表面时会遇到困难，而超声波传感器无论材料的颜色、透明度或光泽度如何，都能提供稳定、连续的反馈。 工业张力和环路控制：除了简单的距离测距外，它的高重复性使其成为印刷、包装和加工机械中循环控制（下垂检测）和张力调节的理想选择。紧凑型 M18 外壳可轻松集成到涂布机和分切机中，确保卷筒纸张力恒定，防止材料在高速运转时断裂或伸缩。.
