ISU112-28TRBJ-T1
Transductor ultrasónico de nivel y distancia anticorrosión de 112 kHz
Transductor ultrasónico anticorrosión, Sensor de nivel resistente al agua, Sensor de medición de distancia 112kHz, Detección de nivel en entornos agresivos, Sensor de nivel de piensos agrícolas, Transductor resistente al amoníaco, Sensor ultrasónico de alta sensibilidad, Transceptor de banda ancha, Sensor de distancia sellado.
El ISU112-28TRBJ-T1 es un avanzado transductor ultrasónico estanco totalmente sellado diseñado para aplicaciones exigentes de medición de distancias y niveles. Este sensor tipo transceptor de alto rendimiento, que funciona a una frecuencia estable de 112 kHz, ofrece una excepcional sensibilidad de eco y una relación señal/ruido superior. Su arquitectura robusta y sellada se ha diseñado específicamente para ofrecer una resistencia incomparable a la humedad, el polvo y los elementos corrosivos. Construido para ofrecer la máxima fiabilidad, el transductor mantiene la máxima precisión de medición en entornos de temperaturas extremas (de -30℃ a +70℃) y se somete a rigurosas pruebas anuales de resistencia a choques térmicos y humedad-calor. Gracias a su diseño ligero y a su amplio ancho de banda, el ISU112-28TRBJ-T1 es el componente de primera elección para los desarrolladores que deseen construir sistemas de detección de nivel de gran precisión y larga duración, capaces de sobrevivir a los entornos industriales y agrícolas más implacables del mundo.
Especificación
| No. | Elemento de prueba | Condiciones de la prueba | Norma de ensayo | Observaciones |
|---|---|---|---|---|
| 1 | Frecuencia central (kHz) | Temperatura ambiente 25±3℃ | 112±3 | Escáner de frecuencia |
| 2 | Capacitancia (pF) | 1kHz; Temperatura ambiente 25±3℃ | 1150±20% | Puente digital |
| 3 | Tiempo de llamada (μs) | Temperatura ambiente 25±3℃, probado con placa base proporcionada por el cliente, escala del osciloscopio ajustada a: 500mV/250μs, lectura como se muestra en la Fig.1 | ≤800μs | Modelo de placa base: KM/K06765001 Modelos de osciloscopio: Tektronix TBS 1042, TBS 1102B |
| 4 | Sensibilidad al eco (V) | Temperatura ambiente 25±3℃, probado con placa base proporcionada por el cliente, escala del osciloscopio ajustada a: 500mV/250μs, cara del transductor a 20cm de distancia de la placa acrílica de 100mm×100mm, lectura como se muestra en la Fig.1 | ≥1.8 (Pruebas de muestras de referencia) |
|
| 5 | Máx. Tensión de alimentación (Vp-p) | Ancho de pulso 0,8 ms, intervalo 500 ms | 300 | Osciloscopio |
| 6 | Temperatura de funcionamiento (℃) | -30～+70℃ | Pase | Cámara de temperatura |
| 7 | Temperatura de almacenamiento (℃) | -40～+85℃ | Pase | Cámara de temperatura |

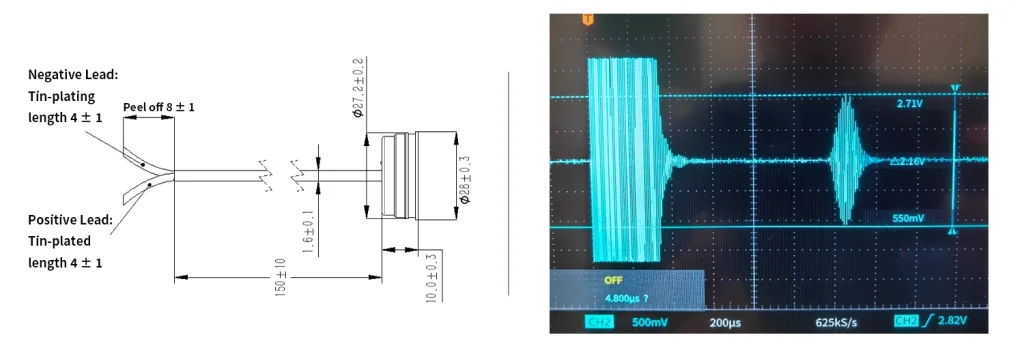

Dimensiones generales / Curva característica de respuesta
Aplicaciones típicas

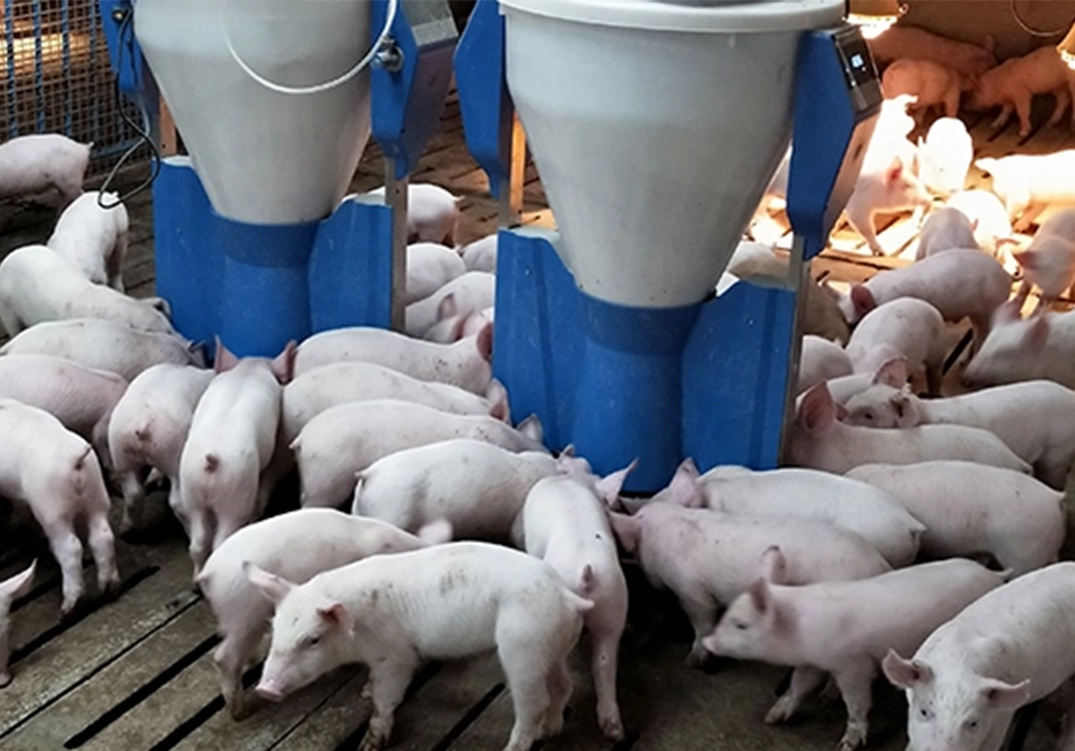

El transductor ISU112-28TRBJ-T1 está meticulosamente diseñado para aplicaciones de detección de nivel y distancia anticorrosión en entornos muy exigentes. Una de las principales aplicaciones es su integración en equipos agrícolas inteligentes, como los comederos automatizados de gachas húmedas/secas para ganado. En estos entornos específicos -muy saturados de gases de amoníaco altamente corrosivos y caracterizados por la compleja consistencia de los piensos mezclados húmedos y secos-, los sensores estándar se degradan o fallan rápidamente. Sin embargo, la carcasa totalmente cerrada y anticorrosiva de este transductor de 112 kHz le permite prosperar, garantizando una detección precisa y continua del nivel de alimento sin sucumbir al desgaste ambiental. Más allá de la agricultura moderna, este versátil transductor es igualmente ideal para la supervisión del nivel de tanques químicos, la gestión de aguas residuales altamente ácidas o alcalinas y cualquier otra aplicación industrial que exija una medición de nivel fiable y sin contacto en medio de gases corrosivos, humedad extrema y temperaturas fluctuantes.
