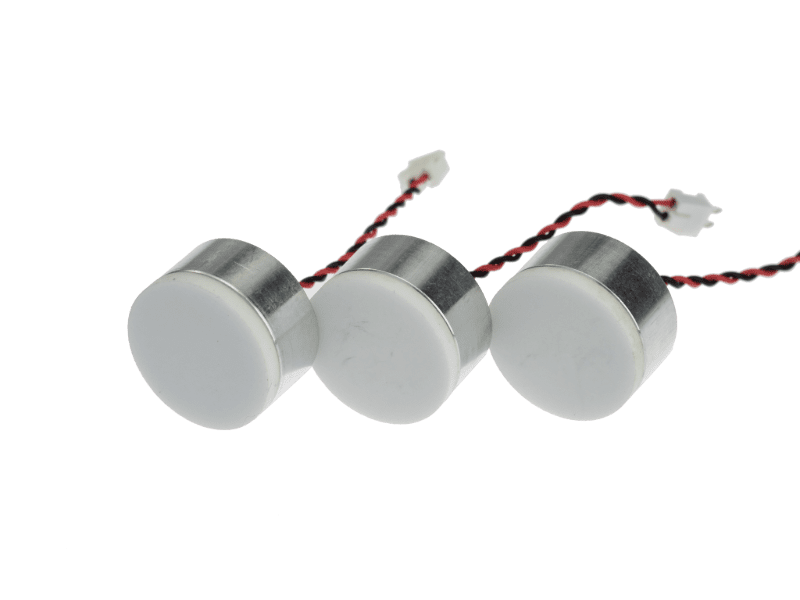

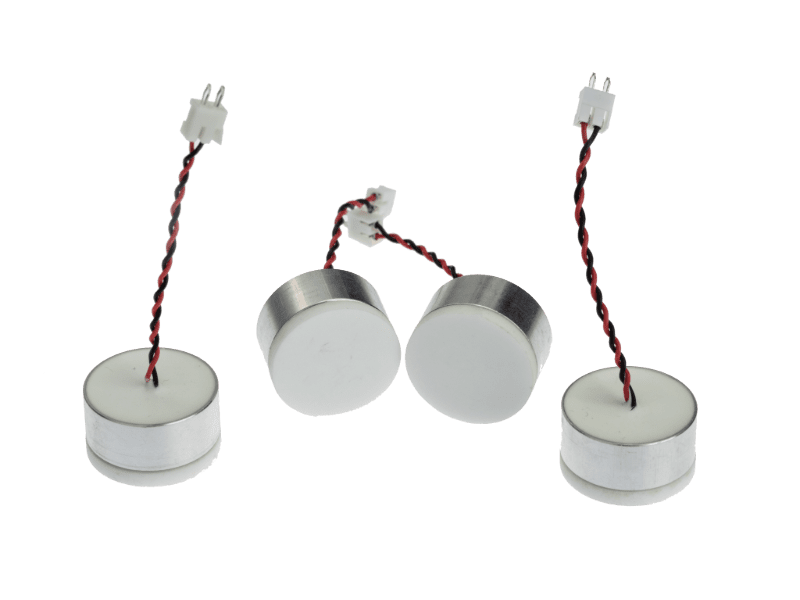

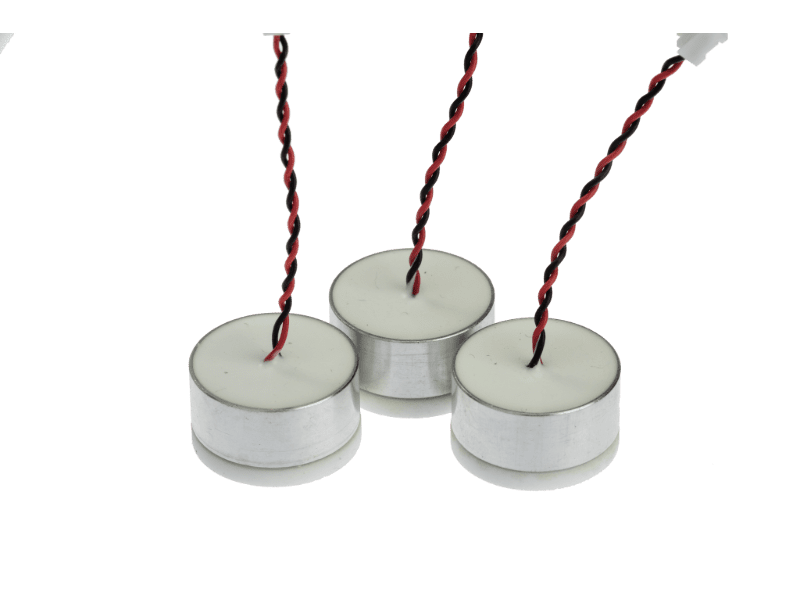

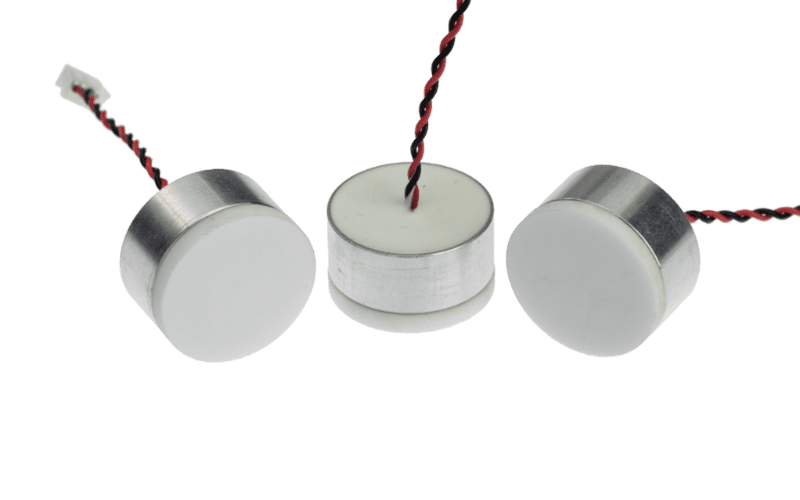

ISU200-18.6TRBJ
Sonda transdutora ultra-sónica de 200kHz de alta sensibilidade para medição de distâncias e correção de arestas
Sonda transdutora ultra-sónica, alta sensibilidade, à prova de água, design integrado, compacta, fiável, correção de arestas, aplicações industriais
A sonda transdutora ultra-sónica de alta sensibilidade de 200 kHz foi meticulosamente concebida para aplicações industriais avançadas que exigem uma medição precisa da distância e do posicionamento do material. Funcionando como uma sonda transdutora ultra-sónica de ponta de gama, o seu design compacto e integrado simplifica a instalação ao funcionar sem problemas como transmissor e recetor. Construída para resistir a ambientes fabris adversos, a sua construção à prova de água e totalmente selada garante um desempenho inabalável, mesmo nas condições mais exigentes.
Operando a uma frequência óptima de 200 kHz, o dispositivo oferece uma sensibilidade excecional e uma ampla gama de deteção, garantindo medições precisas no meio de ruído de fundo complexo. Graças à sua impressionante relação sinal/ruído e fiabilidade de medição, destaca-se como um transdutor de controlo de posição de extremidade altamente preciso. É um componente indispensável para o fabrico automatizado, funcionando sem falhas como uma sonda transdutora de guia de banda para gerir materiais em rolo, detetar arestas com precisão e garantir um alinhamento perfeito da banda durante o processamento a alta velocidade.
Especificação
| Item de inspeção | Condições de ensaio | Normas de teste | Observações |
|---|---|---|---|
| Frequência central (kHz) | Temperatura ambiente 25±3 (°C) | 200±5 | Analisador de frequências |
| Capacitância (pF) | 1 kHz; 25±3 °C | 400±20% | Medidor de capacitância |
| Vibração residual (ms) | Temperatura ambiente 25±3 (°C), teste de placa simulada, consulte a Fig.1 | ≤1.3 | Número da placa: KM/K067200001 |
| Sensibilidade de eco (mV) | Temperatura ambiente 25±3 (°C), Distância: 1,4 m, Obstáculo: Placa acrílica de 200 mm x 200 mm, ver Fig.1 | ≥800 | (Testado em relação a uma amostra) Número da placa: KM/K067200001 |
| Pressão sonora (dB) | Distância: 30 cm | Tensão de entrada: 10 Vrms 0 dB = 2 x 105 Pa |
≥108 |
| Tensão máxima de acionamento (Vp-p) | Largura do impulso 0,8 ms, intervalo 60 ms | 150 | Osciloscópio |
| Temperatura de funcionamento (°C) | -40 a +80 (°C) | Qualificado | Câmara de temperatura alta/baixa |
| Temperatura de armazenamento (°C) | -40 a +85 (°C) | Qualificado | Câmara de temperatura alta/baixa |
Dimensões externas / Diagrama da forma de onda de teste
Aplicações típicas
Concebido para a automação industrial de precisão, o ISU200-18.6TRBJ é um transdutor ultrassónico de alta frequência de 200 kHz, concebido especificamente para sistemas de guia de banda (EPC/LPC) e medições de precisão de curto alcance. A sua alta frequência permite uma resolução superior e um ângulo de feixe focado de 12°, tornando-o a solução ideal para detetar os bordos de folhas de eléctrodos de baterias de iões de lítio, bobinas de metal e películas de plástico transparentes. Ao contrário dos sensores ópticos, este transdutor ultrassónico é imune à transparência do material, à cor ou à luz ambiente, assegurando um seguimento fiável dos bordos, mesmo em películas transparentes e superfícies reflectoras. Serve como um componente crítico para cortadores, rebobinadores e máquinas de revestimento onde é essencial manter o alinhamento perfeito do material.
