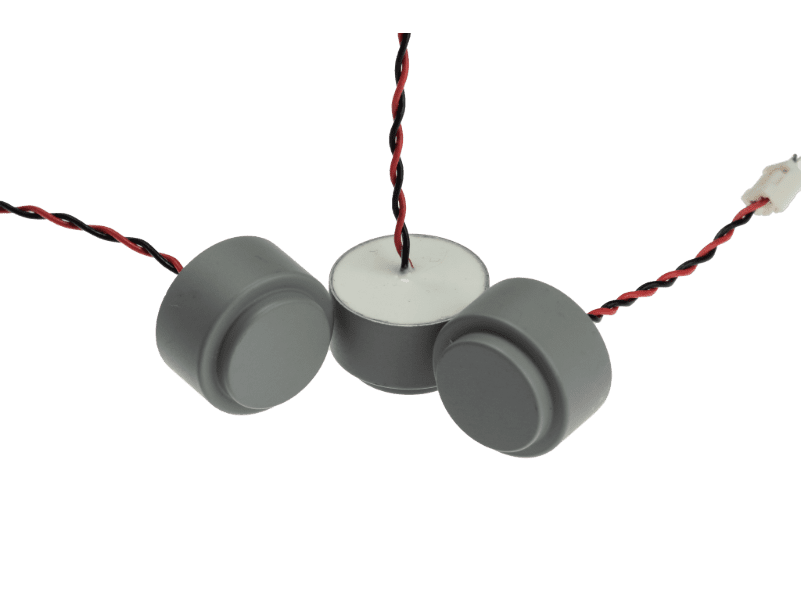

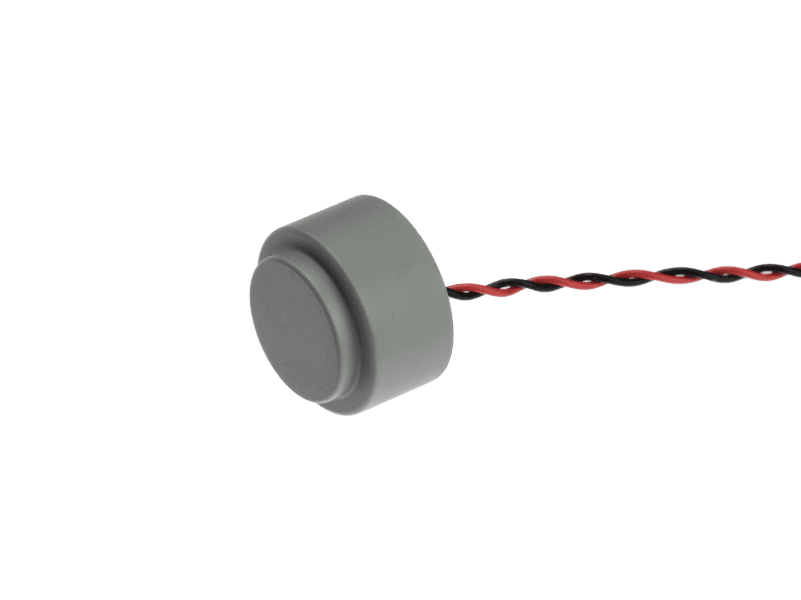

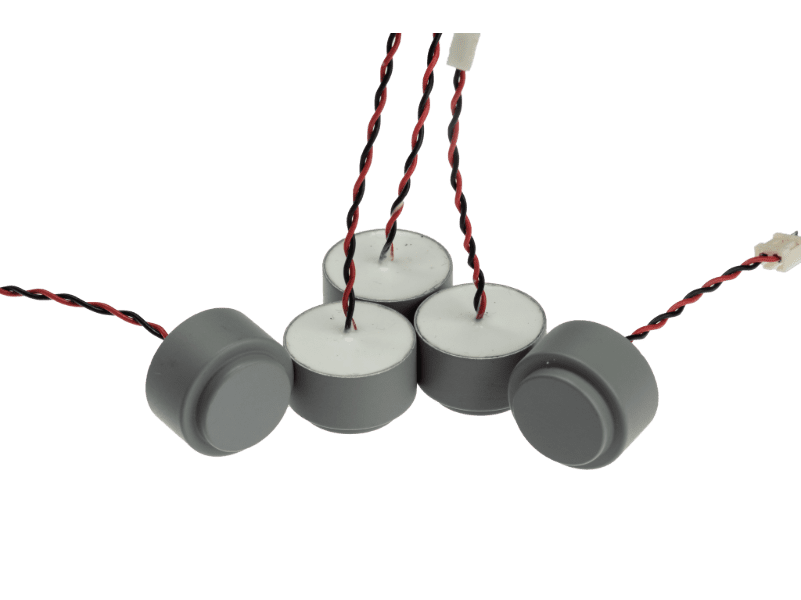

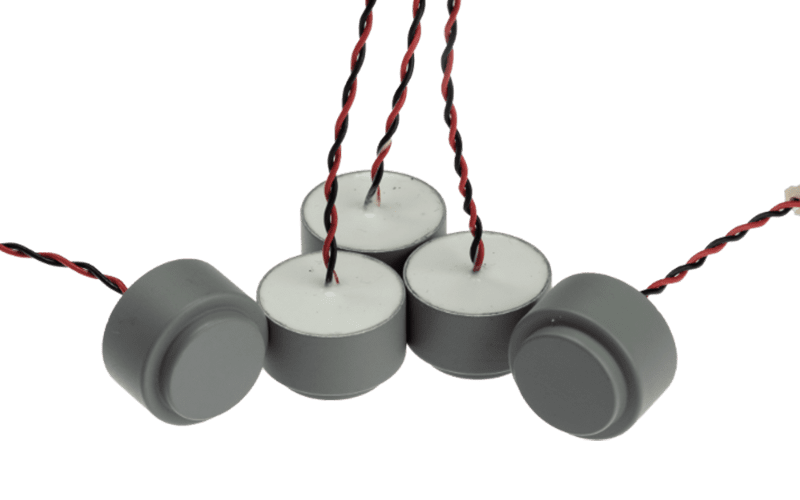

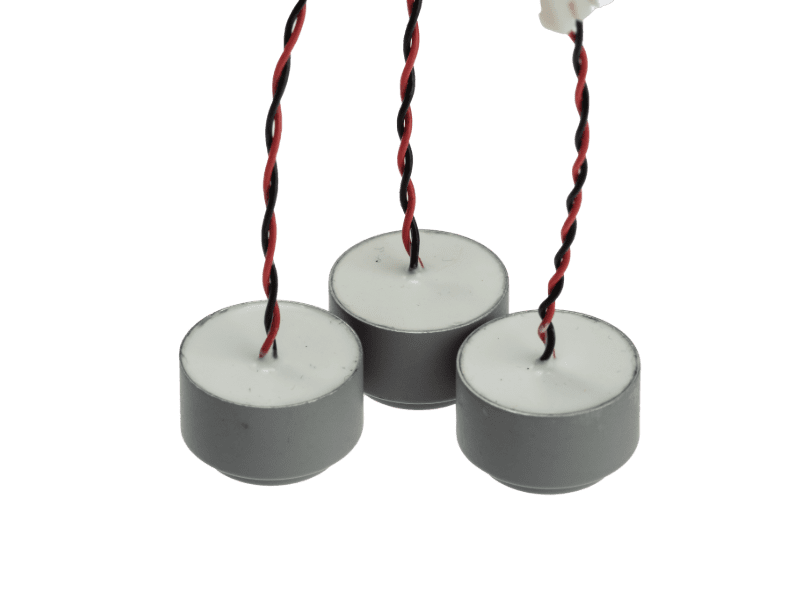

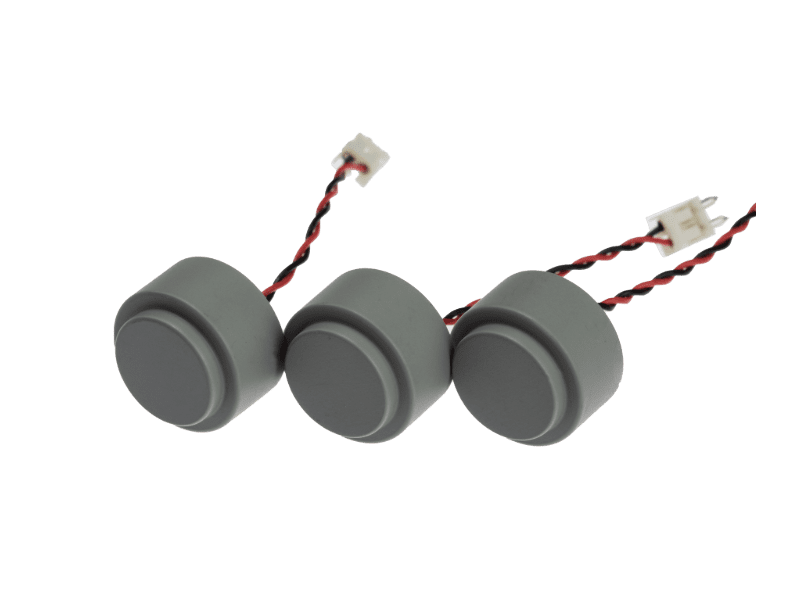

ISU40-16TRBJ
Transdutor ultrassónico de alta sensibilidade de 40kHz para alcance e prevenção de obstáculos
40kHz, alcance ultrassónico, alta sensibilidade, deteção de obstáculos, à prova de água, leve, design robusto, segurança automóvel
O ISU40-16TRBJ é um transdutor ultrassónico de 40kHz de última geração, concebido para uma gama de alta sensibilidade e para evitar obstáculos em diversas aplicações. Com um design compacto e uma caixa à prova de água, este transdutor garante durabilidade em várias condições ambientais, tornando-o ideal para sistemas de segurança automóvel, particularmente em configurações de deteção de colisão inversa.
Aproveitando a tecnologia ultra-sónica avançada, o transdutor utiliza uma banda de frequência ampla, garantindo medições de distância precisas com o mínimo de interferência. A unidade demonstra uma fiabilidade excecional devido à sua elevada relação sinal/ruído, permitindo uma deteção precisa de obstáculos, mesmo em condições difíceis. A sua integração perfeita nos sistemas existentes torna-a a escolha preferida dos fabricantes que pretendem aumentar a segurança dos veículos.
Especificação
| Item de teste | Condições de ensaio | Normas de teste | Observações |
|---|---|---|---|
| Frequência central (kHz) | Temperatura ambiente 25±3 (℃) | 40±1 | Scanner de frequências |
| Capacitância (pF) | 1kHz; temperatura ambiente 25±3 (℃) | 2000±10% | Ponte digital LCR |
| Ângulo (°) | Temperatura ambiente 25±3 (℃), altura da sonda 60cm do solo, distância ao alvo 60cm, o alvo é um tubo de PVC de Ф75mm, altura do tubo 1m, o ambiente de teste não requer outros obstáculos dentro de 2m na frente da sonda, teste conforme Fig.1 | 90±5 (°) | Número da placa principal: KM/K00640003 |
| Vibração residual (ms) | Temperatura ambiente 25±3 (℃), placa principal de teste simulada, leituras como mostrado na Fig.2 | ≤1.6 | Número da placa principal: KM/K00640003 |
| Sensibilidade ao eco (V) | Temperatura ambiente 25±3 (℃), distância: 1m, obstáculo: tubo de PVC Ф75mm*1000mm, leituras como mostrado na Fig.2 | ≥1.8 | Comparar com a amostra de limite inferior |
| Sensibilidade (dB) | Frequência de emissão: (40±1) kHz 0dB=10V/Pa | -81 | Valor de referência |
| Pressão sonora (dB) | Distância: 30cm Tensão de entrada: 10Vrms 0dB=2x105Pa | ≥108 | Valor de referência |
| Tensão máxima de acionamento (Vp-p) | Largura do impulso 0,8ms, intervalo 60ms | 150 | Valor de referência do osciloscópio |
| Temperatura de funcionamento (℃) | -40～+80(℃) | Qualificado | Caixa de temperatura alta e baixa |
| Temperatura de armazenamento (℃) | -40～+85(℃) | Qualificado | Caixa de temperatura alta e baixa |
Dimensões externas / Diagrama da forma de onda de teste
Aplicações típicas

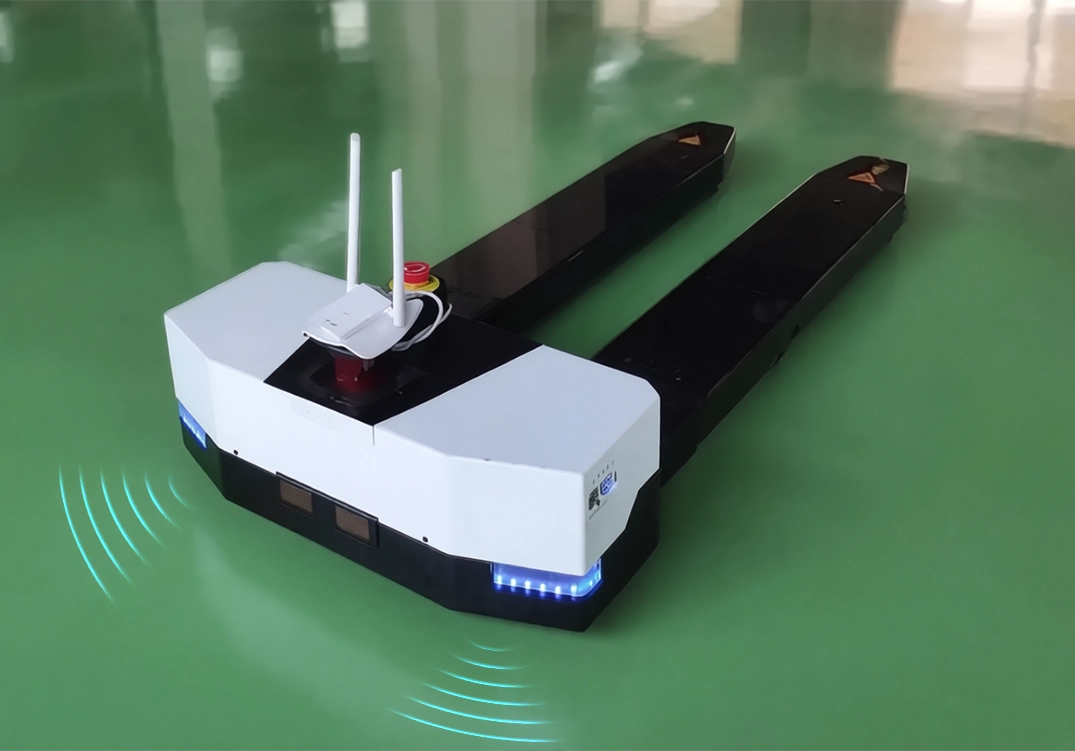

Concebido para ambientes industriais complexos, este transdutor ultrassónico de 40kHz é a principal solução de deteção para AGVs, empilhadores autónomos e robôs exteriores. O seu amplo ângulo de feixe de 90° maximiza a cobertura de deteção, garantindo uma navegação segura em ambientes dinâmicos de armazém. Envolvido numa caixa à prova de água totalmente fechada, permanece impermeável à chuva, ao pó e a condições adversas, proporcionando o equilíbrio perfeito entre durabilidade robusta, elevada sensibilidade e eficiência de custos para logística inteligente e infra-estruturas urbanas.
