ISU40-16TRBZ
Transdutor de radar de inversão ultra-sónica de 40kHz | Alta sensibilidade e deteção fiável de obstáculos
À prova de água, Transcetor, Ultrassónico, Deteção de obstáculos, Alta sensibilidade, Fiável, Leve

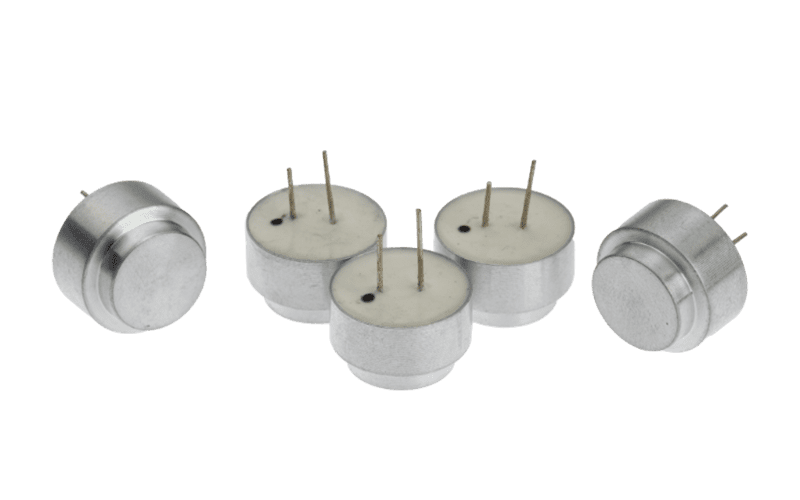

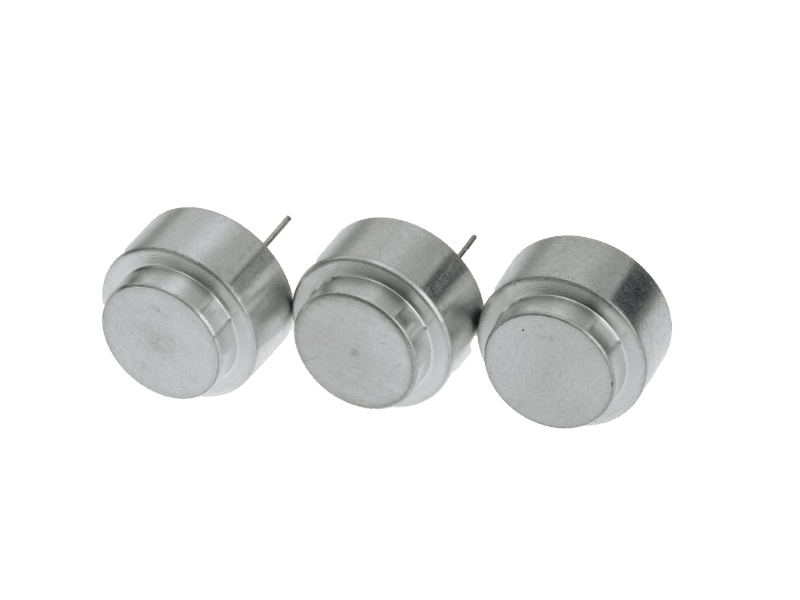

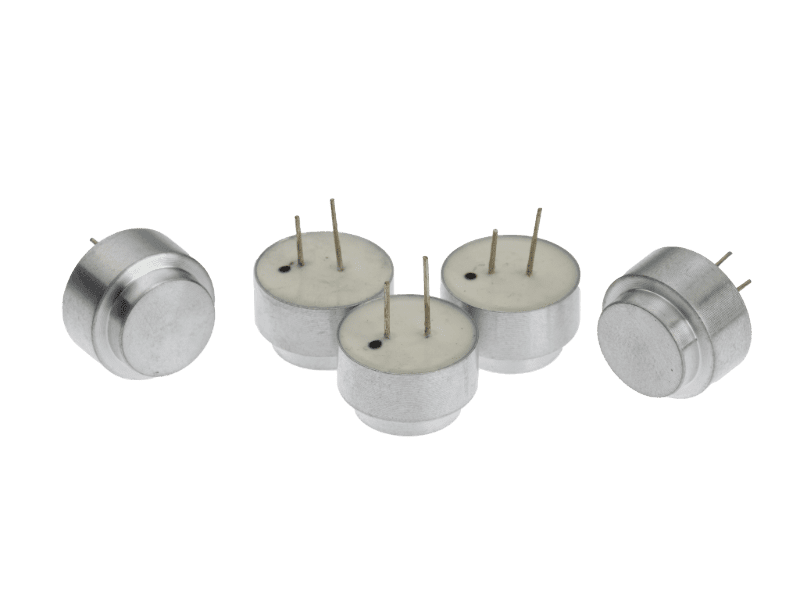

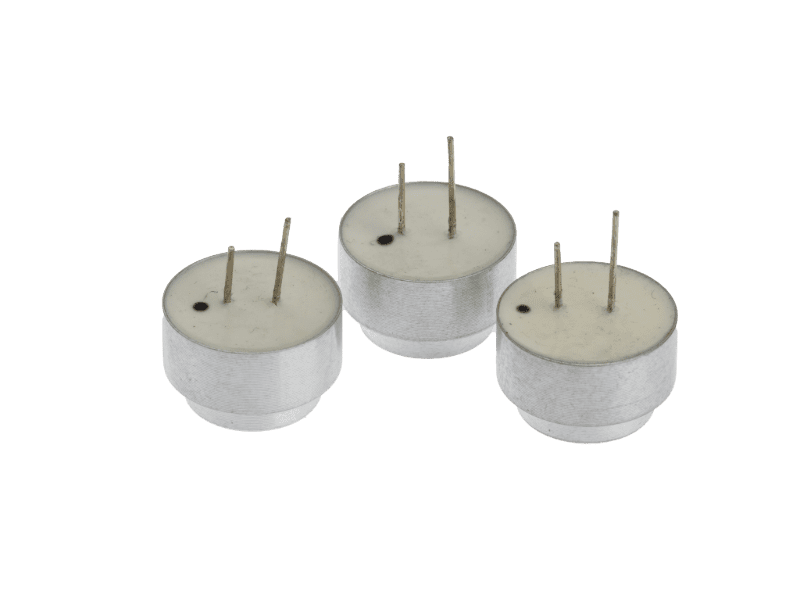

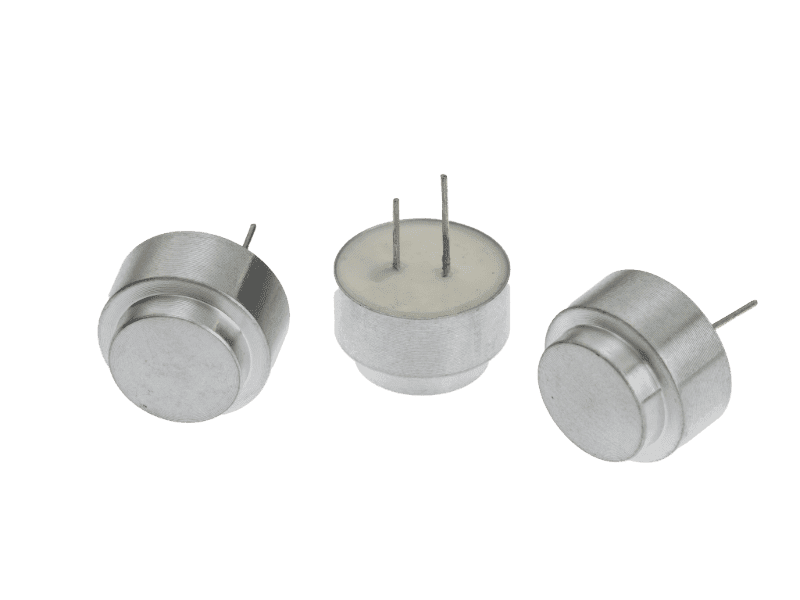

O ISU40-16TRBZ é um transdutor ultrassónico (sonda) de 40kHz de alto desempenho concebido para integração OEM. Ao contrário dos sensores padrão, este componente revestido a alumínio oferece uma enorme largura de feixe horizontal de 110°, reduzindo significativamente os ângulos mortos em radares de marcha-atrás para automóveis e sistemas de para-choques de robôs. (Nota: Este é um componente em bruto e requer um circuito de acionamento externo para funcionar).
Concebido para durabilidade e precisão, o sensor apresenta um design encapsulado e à prova de água que garante uma elevada fiabilidade mesmo em condições ambientais difíceis. Com uma sensibilidade superior e uma relação sinal/ruído robusta, serve como o núcleo de deteção ideal para melhorar a segurança dos veículos e a navegação robótica, atenuando eficazmente os riscos de colisão.
Especificação
| Item de teste | Condição de teste | Norma de ensaio | Observações |
|---|---|---|---|
| Frequência central (kHz) | Temperatura ambiente 25±3 (℃) | 40±1 | Scanner de frequência |
| Capacitância (pF) | 1 kHz; 25±3 (℃) | 1560-2040 | Ponte digital LCR |
| Ângulo (°) | Temperatura ambiente 25±3 (℃), Altura da sonda 80cm, Distância ao objeto 60cm, Objeto: Tubo de PVC Ф75mm, Altura 1M, Condições de teste: Sem obstáculos num raio de 2M à frente da sonda, de acordo com a Fig.1 | 45±10 | N.º da placa principal: KM/K05140002 |
| Vibração residual (ms) | Temperatura ambiente 25±3 (℃), placa principal de teste simulada, Leitura como mostrado na Fig.2 | < 1.8 | N.º da placa principal: KM/K01040003 |
| Sensibilidade do eco (cm) | Temperatura ambiente 25±3 (℃), Distância: 100cm, Objeto: Tubo de PVC de Ф75mm * 1000mm, Leitura como mostrado na Fig.2 | ≥100 (o ecrã mostra 1,0 e um sinal sonoro longo indica que passou) | N.º da placa principal: KM/K01040003 |
| Sensibilidade (dB) | Frequência de transmissão: 40±1 kHz, 0dB=10V/Pa | -81 | Valor de referência |
| Pressão sonora (dB) | Distância: 30cm, Tensão de entrada: 10Vrms, 0dB=2x105Pa | ≥108 | Valor de referência |
| Tensão máxima de acionamento (Vp-p) | Largura de pulso 0,8ms, intervalo 60ms | 150 | Osciloscópio |
| Temperatura de funcionamento (℃) | -40～+80(℃) | Passar | Câmara de alta e baixa temperatura |
| Temperatura de armazenamento (℃) | -40～+85(℃) | Passar | Câmara de alta e baixa temperatura |
Dimensões externas / Diagrama da forma de onda de teste
Aplicações típicas
Como uma solução de deteção versátil, o ISU40-16TRBZ-T1 serve como núcleo crítico para radares de inversão para automóveis, funcionando como sensores de para-choques traseiros e de canto para uma assistência de estacionamento precisa. A sua cobertura de ângulo amplo é igualmente vital para a prevenção de colisões de robôs, permitindo que os fabricantes criem conjuntos eficazes de "para-choques electrónicos" para AGVs, robôs de entrega e robôs de limpeza. Para além da integração direta, é o componente fundamental para os engenheiros que desenvolvem módulos de deteção de objectos personalizados e sistemas de medição de distâncias.
