Передовые стратегии применения ультразвуковых датчиков в промышленной автоматизации

• Механизм: Используется в конфигурациях со сквозным лучом (отдельные излучатель и приемник). Датчик не измеряет расстояние, он измеряет потерю энергии.
• Физика: Когда объект (или второй лист материала) преграждает путь, амплитуда сигнала падает. Это позволяет обнаружить внутренние структурные изменения (например, воздушные зазоры в двойных листах) или линейное маскирование краев, совершенно независимо от цвета или отражающей способности поверхности.

• Механизм: Датчик излучает импульс и вычисляет расстояние (d ) на основе времени возврата (t ) и скорость звука (c ).
• Физика: Полагается на то, что цель обладает достаточной Несоответствие акустического импеданса с воздухом, чтобы отразить энергию обратно к источнику. Это стандартный режим для определения дальности и присутствия.

• Механизм: Искусное использование Оценка амплитуды сигнала.
• Физика: Различные материалы поглощают звуковую энергию с разной скоростью. Твердая поверхность (сталь) отражает ~99% энергии, пористая поверхность (пенопласт, шерсть) поглощает энергию. Анализируя силу эха, а не только его время, датчики могут различать материалы (например, подтвердить наличие мягкой пенопластовой вставки внутри жесткой пластиковой оболочки), даже если они находятся на одинаковом расстоянии.

Для успешной интеграции необходимо учитывать ограничения, присущие пьезоэлектрическим преобразователям:

• Слепая зона (Dead Band):
  Преобразователь выполняет функции динамика и микрофона. После излучения высокоэнергетического импульса керамический элемент механически вибрирует (“звенит”) в течение нескольких миллисекунд. В течение этого времени Время звонка, Датчик “глух” к возвращению эхосигналов.
  • Инженерное правило: Механические конструкции обязательно включают в себя монтажные стойки, чтобы цель никогда не попадала в эту зону (обычно 0-100 мм). Если цель попадает в "слепую" зону, выходной сигнал становится неопределенным и ненадежным.
• Геометрия луча (звуковой конус):
  Звук распространяется в объемном конусе (обычно от 6° до 12°), а не в виде лазерной линии.
  • Инженерное правило: Зона обнаружения является объемной. Любые направляющие машины, кронштейны или стенки резервуара, выступающие в этот конус, будут генерировать Ложные отзвуки. Для установки требуется расчет чистого пути, основанный на угле луча и расстоянии до цели.

• Фотоэлектрические датчики просматривают прозрачные предметы.
• Черная резина или пластик поглощают свет, предотвращая обратный сигнал, необходимый для диффузных оптических датчиков.

• Обнаружение импеданса: Сайт датчик обнаруживает огромную разницу в Акустический импеданс (Z) between Air (Z_воздух ≈ 400) and the Solid Object (Z_{твердый} > 10⁶). Независимо от того, является ли объект прозрачным стеклом или черной резиной, звуковая волна эффективно отражается от границы.
• Светоотражающая конфигурация: Для неправильных форм (например, изогнутых бутылок с шампунем), которые могут рассеивать звук в сторону от приемника, следует использовать Светоотражающий режим рекомендуется.
  • Установка: Датчик обучен распознавать фиксированный фон (например, металлический рельс).
  • Логика: Любой объект, проходящий между датчиком и рельсом, прерывает сигнал или изменяет время полета. Это обеспечивает бинарное, безотказное обнаружение независимо от угла наклона или формы объекта.

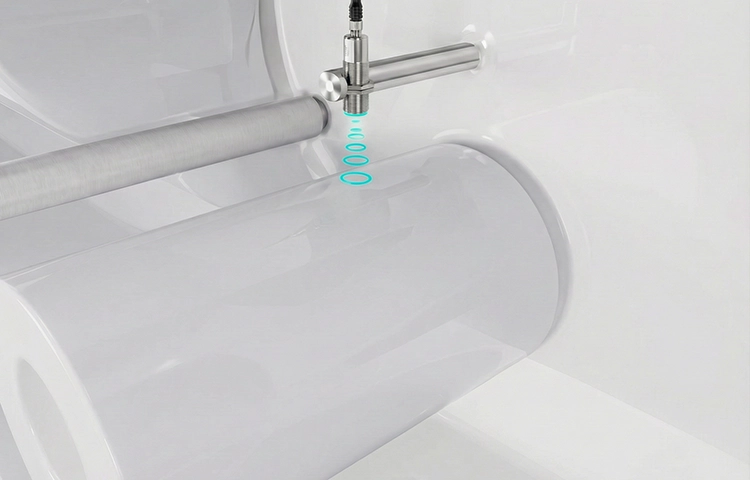

• Правило 90°: Сайт датчик должны быть строго выровнены перпендикуляр (90°) по отношению к оси рулона. Отклонение всего на 3° на гладком рулоне фольги приведет к тому, что звуковой импульс полностью отклонится от приемника, что приведет к потере сигнала.
• Аналоговая интеграция: Использование датчиков с аналоговым выходом 0-10 В или 4-20 мА позволяет ПЛК рассчитать инерцию вала (I = m·r²) непрерывно. Это позволяет динамически настраивать ПИД, предотвращая разрыв полотна при резком ускорении или замедлении.

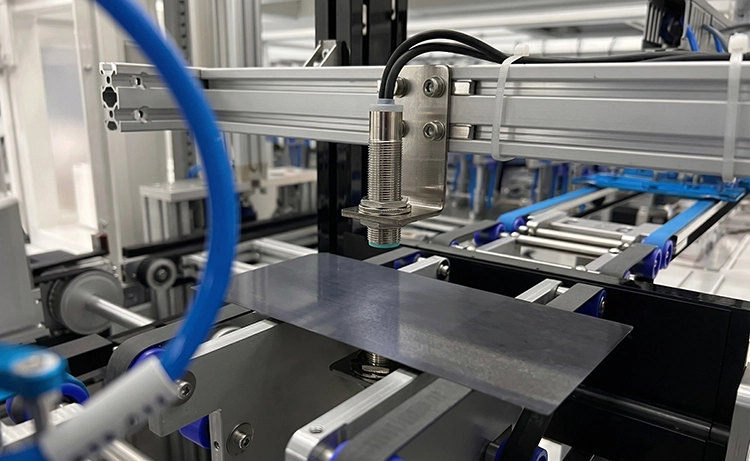

• Контекст: Предотвращение одновременной подачи двух листов (металла, бумаги, пластин) в пресс, что может привести к повреждению оснастки.
• Почему емкостные устройства не работают: Емкостные датчики зависят от диэлектрических констант. При изменении влажности бумаги или сплава металла они требуют постоянной перекалибровки.
• Ультразвуковая физика:
  • Один лист: Звуковая волна ударяется о лист, вызывает вибрацию и передается на приемник.
  • Двойная простыня: Между двумя перекрывающимися листами всегда находится микроскопический слой воздуха.
  • Механизм: Тонкий воздушный зазор между двумя листами создает массивную Несоответствие акустического импеданса. Это физическое явление приводит к тому, что почти 100% ультразвуковой энергии отражается или рассеивается, препятствуя передаче сигнала на приемник. Близкая к нулю амплитуда сигнала служит детерминированным триггером для идентификации неисправности двойного листа.
  • Результат: Приемник видит сигнал, близкий к нулю. Это чисто механическое обнаружение, которое работает независимо от цвета, печати или магнетизма листа.

• Контекст: Выравнивание прозрачных пленок или сетчатых тканей во время намотки.
• Линейная физика: Ультразвуковой датчик вилки измеряет процент засорения.
  • Если полотно перекрывает 50% акустического луча, выходной сигнал падает ровно на 50%.
  • Преимущество сетки: В отличие от оптических датчиков, которые “дрожат” при наблюдении через отверстия в сетке, широкий звуковой луч интегрирует среднюю массу материала, обеспечивая стабильный, линейный управляющий сигнал для положения края.

В химической промышленности в резервуарах часто хранятся сильные кислоты, щелочи и другие высокоагрессивные жидкости. Традиционные технологии измерения уровня имеют серьезные ограничения:

• Контактные риски: Контактные устройства (например, погружные датчики давления, поплавковые выключатели или емкостные зонды) должны физически соприкасаться с жидкостью, чтобы функционировать.
• Высокие материальные затраты: Чтобы противостоять коррозии, для контактных датчиков часто требуются дорогие экзотические сплавы (например, хастеллой, тантал) или специальные покрытия. Даже при использовании таких материалов длительное погружение в воду часто приводит к деградации датчика, дрейфу или нарушению герметичности.

• Истинное бесконтактное управление:
  • Датчик устанавливается в верхней части резервуара и использует воздушный зазор в качестве передающей среды для измерения расстояния до поверхности жидкости.
  • Польза: Благодаря конструкции “Zero Contact” корпус датчика остается физически изолированным от агрессивной жидкости, что полностью исключает риск химической эрозии чувствительных компонентов.
• Стойкость материала к воздействию паров:
  • Современные промышленные ультразвуковые преобразователи обычно заключены в корпус из ПВДФ (Поливинилиденфторид).
  • Польза: Даже в резервуарах, заполненных агрессивными парами или испарениями, ПВДФ обеспечивает исключительную химическую стойкость, гарантируя стабильность и долговечность датчика в кислой или щелочной атмосфере.
• Обслуживание и безопасность:
  • Поскольку датчик не вставляется в жидкость, установка и обслуживание не требуют опорожнения резервуара. Это значительно сокращает время простоя и минимизирует воздействие опасных химических веществ на персонал.

Мобильные роботы нуждаются в резервных системах безопасности. LiDAR отлично подходит для составления карт, но имеет слепые зоны.

• Слабые стороны LiDAR: Прозрачное стекло (передача), зеркала (отклонение), черные предметы (поглощение) и сетчатые ограждения (луч проходит через щели).

• Объемный щит и соответствие требованиям безопасности: Широкий звуковой конус обнаруживает “сплошную массу” сетчатых ограждений и стеклянных стен, которую пропускают узкие лазеры. Эта стратегия обнаружения соответствует Стандарты ISO 3691-4 для промышленных мобильных роботов, обеспечивая сертифицированный уровень резервирования для безопасности персонала независимо от основной навигационной системы.
• Устранение перекрестных помех: При установке массива датчиков на бампер акустические помехи представляют собой серьезную опасность.
  • Протокол: Подключите контакты синхронизации (Sync) всех датчики в массиве. Это заставляет их стрелять и слушать одновременно, эффективно рассматривая массив как единую “сонарную кожу” и не позволяя датчику A уловить эхо датчика B.

Поскольку скорость звука изменяется с температурой (увеличивается на ≈ 0,6 м/с на 1°C), простой сдвиг температуры окружающей среды на 10°C может привести к ошибке измерения в 1,7%, если ее не компенсировать.

• Для общих условий эксплуатации: Всегда выбирайте датчики с Внутренняя температурная компенсация (встроенные термисторы NTC) для автоматической настройки на суточные колебания.
• Для градиентных сред: В случаях, когда температура тела датчика отличается от целевой (например, датчик, установленный на холодном кронштейне, измеряет температуру горячей жидкости в резервуаре), внутренней компенсации недостаточно. На сайте Внешний температурный зонд должны быть установлены непосредственно в зоне измерения для обеспечения точной привязки.

В химических резервуарах или линиях по переработке пищевых продуктов (как показано в разделе III) тяжелый пар изменяет плотность воздуха и поглощает акустическую энергию, в результате чего высокочастотные сигналы “исчезают”, а затем возвращаются.

• Правило отбора: Избегайте использования стандартных датчиков 200 кГц в условиях повышенной влажности.
• Рекомендация: Укажите Низкочастотные датчики (40-80 кГц). Более длинные волны обеспечивают превосходную проникающую способность через пар и пену, гарантируя стабильное возвращение эха даже в условиях повышенной влажности.

Традиционный метод настройки - с помощью отвертки вращать потенциометр на задней панели датчика - устаревает. Интеграция коммуникационных протоколов IO-Link преобразует возможности датчика:

• Динамическая параметризация: На гибкой производственной линии машина может обрабатывать небольшую коробку (продукт A), а затем большой ящик (продукт B). Через IO-Link ПЛК может мгновенно переписать данные датчика. “Окно переключения” параметры "на лету", исключая время простоя для механической регулировки.
• Формирование луча: Современные датчики теперь позволяют программно определять ширину луча. Инженер может сузить луч для проникновения в глубокий резервуар или расширить его для обнаружения проволочной сетки - все это настраивается удаленно через HMI.

Ультразвуковые датчики обладают уникальными возможностями для самодиагностики состояния окружающей среды до того, как произойдет сбой.

• Метрика “Сила сигнала”: Интеллектуальные датчики постоянно сообщают о “Амплитуда эха” или “Избыточная прибыль” значение.
• Сценарий: На пыльном цементном заводе пыль постепенно накапливается на поверхности датчика.
  • Старый способ: Датчик внезапно выходит из строя, когда пыль полностью блокирует сигнал. Машина останавливается.
  • Новый путь: ПЛК контролирует размах сигнала. Если за неделю амплитуда падает со 100% до 70%, система запускает сигнал тревоги “Предупреждение об обслуживании: очистите датчик 3” до того, как сигнал будет потерян. Это и есть настоящее предиктивное обслуживание.

Современные датчики оснащаются более мощными встроенными процессорами (Пограничные вычисления) для работы со сложными акустическими средами.

• Подавление помех: Теперь алгоритмы могут “изучать” акустическую сигнатуру лопастей внутренней мешалки резервуара. Датчик регистрирует эти периодические помехи и вычитает их из сигнала, что позволяет непрерывно отслеживать уровень жидкости, даже если мешалка проходит непосредственно через звуковой луч.
• Мультиэхоанализ: Вместо того чтобы реагировать только на первый эхо-сигнал, интеллектуальные датчики могут оценить несколько обратных сигналов, чтобы отличить капли дождя (шум), находящиеся на близком расстоянии, от реальной поверхности жидкости (цель), расположенной дальше, что значительно снижает количество ложных тревог в наружных системах.

С появлением роботов совместного действия (Cobots) и беспилотных систем логистики размер и вес становятся критически важными.

• МЭМС-ультразвук: Развитие Микроэлектромеханические системы (МЭМС) Ультразвуковые преобразователи на основе ультразвуковых датчиков уменьшаются в размерах до размеров чипа. Это позволяет встраивать массивы высокой плотности в кончики пальцев роботов для тактильного восприятия в ближней зоне или в обшивку беспилотников для предотвращения столкновений на 360 градусов без ущерба для веса традиционных керамических датчиков.

A2: Скорее всего, вы испытываете Интерференция боковых лепестков. Звуковой конус ударяется о стенки бака или внутренние сварные швы.

• Фикс: Используйте колодец Стиллинга (как описано в Сценарии 4) или переключитесь на датчик с более узким углом луча. Не пытайтесь “отфильтровать” отражения от стен только с помощью программного обеспечения; сначала необходимо исправить физику.

A3: Если конвейерная лента гладкая или имеет шов, она может отражать звук (зеркальное отражение) или создавать шум.

• Фикс: Наклоните датчик немного (на 5° - 10°) в сторону от перпендикуляра относительно поверхности ленты. Таким образом, эхо от пустой ленты будет отклоняться (показания “Бесконечность/Нет объекта”), в то время как более высокий продукт будет отражать звук обратно к датчику.
